IGBT Transistörler - Modüller

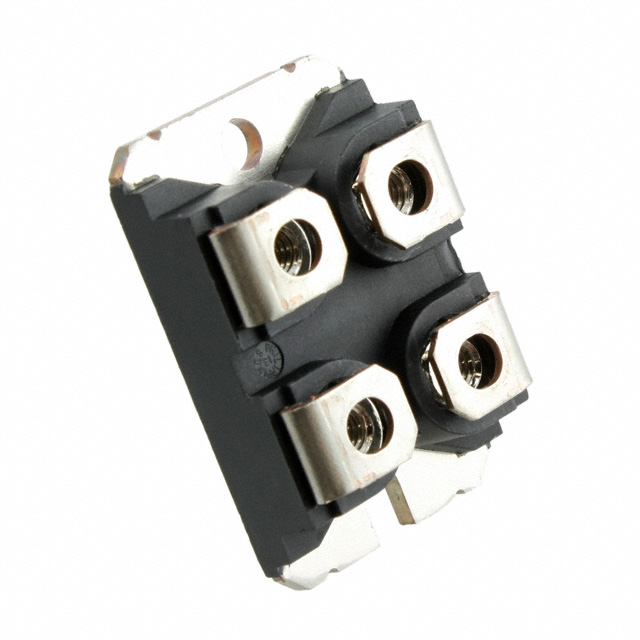

IXGN72N60A3
IGBT MOD 600V 160A 360W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGN72N60A3
IXGN72N60A3 Hakkında
IXGN72N60A3, Littelfuse tarafından üretilen 600V/160A kapasiteli IGBT transistör modülüdür. SOT-227-4 miniBLOC paketinde sunulan bu bileşen, Punch Through (PT) tipi IGBT teknolojisini kullanan ve maksimum 360W güç dağıtabilen tek kanallı bir yapılandırmaya sahiptir. Vce(on) değeri 1.35V @ 15V, 60A koşullarında ölçülmüştür. -55°C ile +150°C arasında çalışma sıcaklık aralığına sahip olup, 75 µA maksimum kesme akımı ile karakterize edilmiştir. Giriş kapasitesi 6.6 nF @ 25V olarak belirtilmiştir. Şase montajı için tasarlanmış bu modül, endüstriyel güç elektronikleri, motor kontrolü ve güç dönüştürme uygulamalarında kullanılmaktadır. Not: Bu ürün Littelfuse tarafından kullanımdan kaldırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Cutoff (Max) | 75 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 360 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 1.35V @ 15V, 60A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
