IGBT Transistörler - Modüller
IXGN60N60C2D1

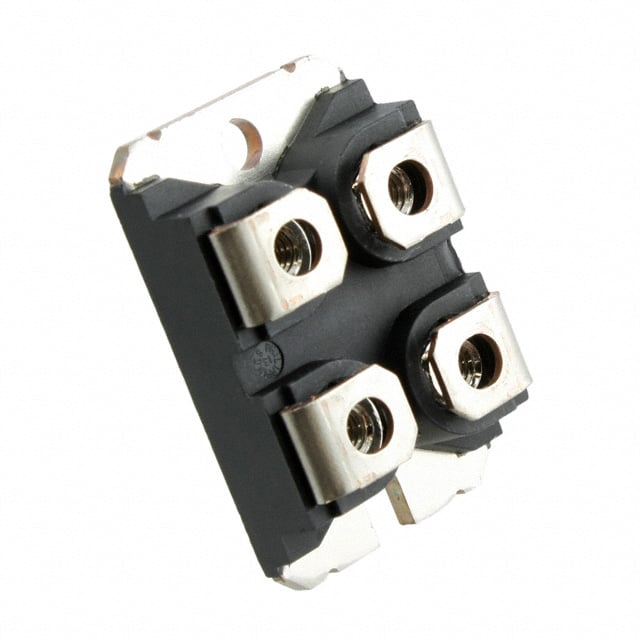

IGBT MOD 600V 75A 480W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGN60N60C2D1
IXGN60N60C2D1 Hakkında
IXGN60N60C2D1, Littelfuse tarafından üretilen 600V kollektör-emiter arası kırılma voltajına sahip IGBT modülüdür. PT tipi (Punch Through) IGBT yapısına ve 75A maksimum kollektör akımına sahiptir. SOT-227B miniBLOC paketinde sunulan bu modül, 480W maksimum güç kapasitesiyle tasarlanmıştır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Vce(on) değeri 15V gate voltajında ve 50A akımında 2.5V'dur. Endüstriyel sürücü devreleri, PWM kontrol uygulamaları ve güç dönüştürme sistemlerinde kullanılan bu bileşen, şasi montajı için uygun tasarımlanmıştır. NTC termistöre sahip değildir ve mevcut durumu kullanımdan kaldırılmış olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 650 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.75 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 480 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
