IGBT Transistörler - Modüller

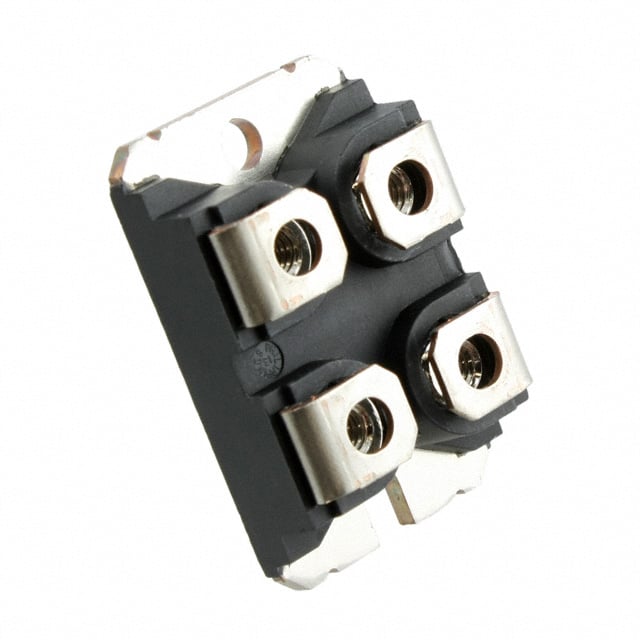

IXGN60N60C2
IGBT MOD 600V 75A 480W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGN60N60C2
IXGN60N60C2 Hakkında
IXGN60N60C2, Littelfuse tarafından üretilen 600V 75A kapasiteli PT tipi IGBT transistör modülüdür. SOT-227-4 (miniBLOC) paketinde sunulan bu komponent, maksimum 480W güç yönetimine ve 2.5V Vce(on) değerine sahiptir. -55°C ile 150°C arasında çalışabilir. Şasiye monte edilen (Chassis Mount) bu modül, endüstriyel uygulamalar, motor kontrol devreleri, güç çeviricileri ve anahtarlama uygulamalarında kullanılır. Standard giriş konfigürasyonu ve 4.75nF giriş kapasitansi ile hızlı anahtarlama özelliğine sahiptir. Not: Bu ürün Obsolete (üretimi durdurulmuş) durumda olup yedek parça olarak temin edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 650 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.75 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 480 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
