IGBT Transistörler - Modüller

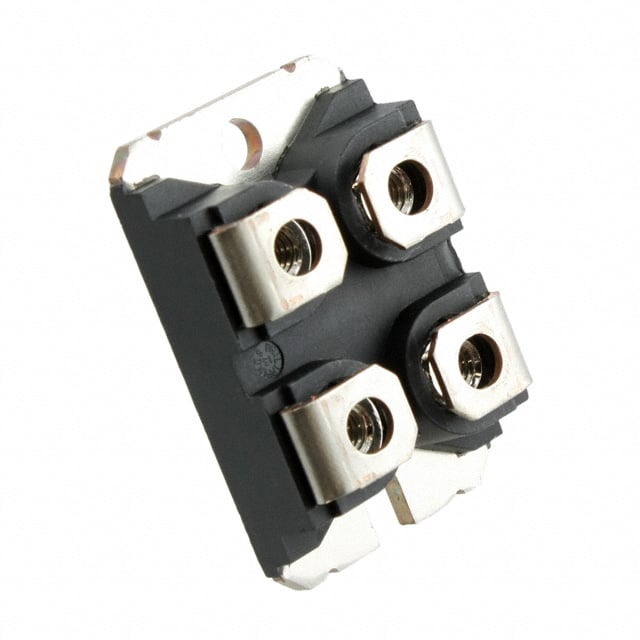

IXGN60N60
IGBT MOD 600V 100A 250W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGN60N60
IXGN60N60 Hakkında
IXGN60N60, Littelfuse tarafından üretilen PT tipi IGBT transistör modülüdür. 600V kolektör-emitter gerilimi ve 100A maksimum kolektör akımı ile tasarlanmıştır. SOT-227-4 (miniBLOC) paketinde sunulan bu komponent, 250W maksimum güç yönetebilir. -55°C ile +150°C arasında çalışabilir. Vce(on) değeri 15V gate geriliminde 60A akımda 1.7V'tur. Chassis mount tipi montaja uygun olan bu modül, güç elektronikleri uygulamalarında, invertörler, motor sürücüleri ve anahtarlama devrelerinde kullanılır. 4nF input kapasitansına sahiptir ve NTC termistor içermez. Standard input konfigürasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 200 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 60A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
