IGBT Transistörler - Modüller

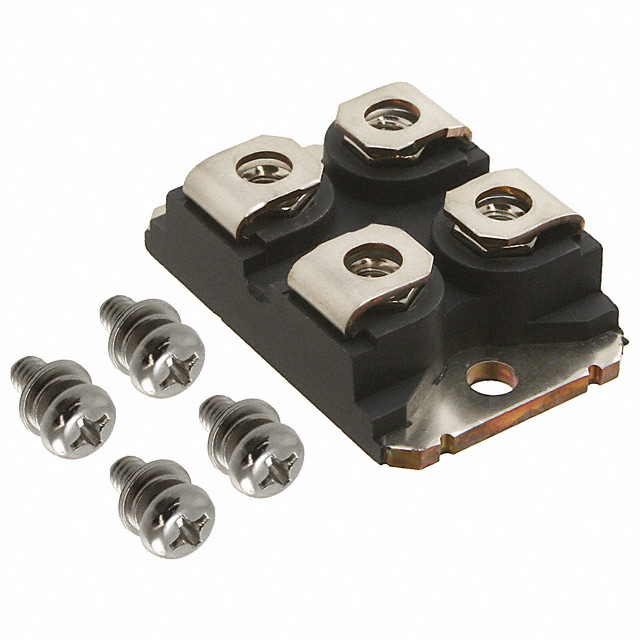

IXGN320N60A3
IGBT MOD 600V 320A 735W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGN320N60A3
IXGN320N60A3 Hakkında
IXGN320N60A3, Littelfuse tarafından üretilen yüksek akım kapasiteli IGBT modülüdür. 600V desen voltajı ve 320A maksimum collector akımı ile güç elektronik uygulamalarında kullanılmaya uygundur. PT tipi IGBT teknolojisine sahip bu bileşen, 735W maksimum güç kapasitesi ile endüstriyel uygulamalar, motor sürücüleri, güç kaynakları ve şalter modüllerinde tercih edilir. SOT-227-4 miniBLOC paketinde sunulan komponent, -55°C ile +150°C arasında çalışabilir. 1.25V Vce(on) değeri ile düşük iletim kayıpları sağlar ve standart giriş sinyali uyumluluğu ile entegre yapıları kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 320 A |
| Current - Collector Cutoff (Max) | 150 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 735 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 1.25V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
