IGBT Transistörler - Modüller

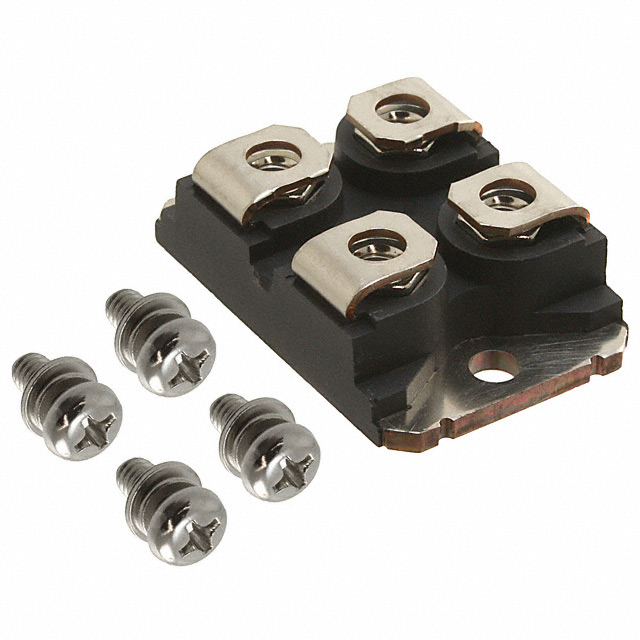

IXGN200N60B3
IGBT MOD 600V 300A 830W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGN200N60B3
IXGN200N60B3 Hakkında
IXGN200N60B3, Littelfuse tarafından üretilen 600V 300A kapasiteli PT tipi IGBT modülüdür. SOT-227-4 miniBLOC paketinde sunulan bu komponent, maksimum 830W güç yönetimi için tasarlanmıştır. -55°C ile +150°C arasında güvenilir çalışma sunan cihaz, endüstriyel sürücü uygulamaları, elektrik motor kontrolleri, güç dönüştürücüler ve şebekede bağlı inverterler gibi yüksek güçlü anahtarlama uygulamalarında kullanılır. Düşük açık durumda kolektör-emitör voltajı (1.5V @ 100A) ve standart gate drive girişi özellikleriyle sistem tasarımını basitleştirir. Chassis mount montaj tipi ile endüstriyel panellere entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 50 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 26 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 830 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 1.5V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
