IGBT Transistörler - Modüller

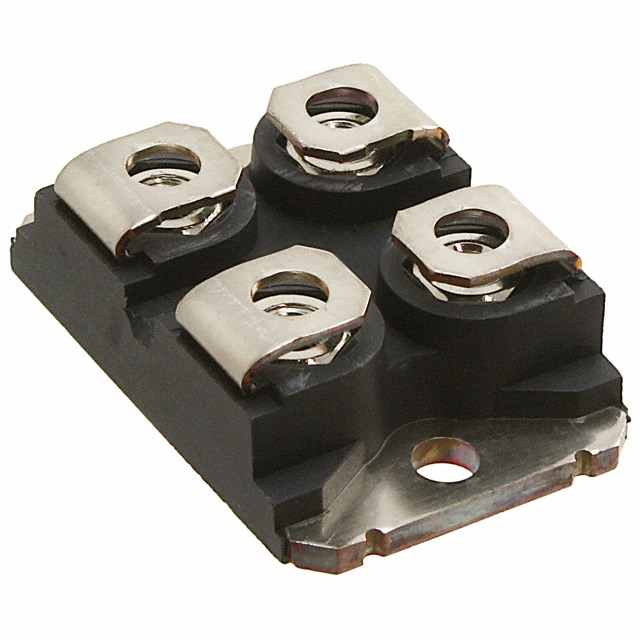

IXGN200N60B
IGBT MOD 600V 200A 600W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGN200N60B
IXGN200N60B Hakkında
IXGN200N60B, Littelfuse tarafından üretilen 600V 200A kapasiteli PT tipi IGBT transistör modülüdür. SOT-227-4 miniBLOC paketinde sunulan bu komponent, yüksek güç anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 600W maksimum güç derecelendirmesine sahip cihaz, -55°C ile 150°C arasında çalışabilir. Vce(on) değeri 15V gate voltajında 120A collector akımında 2.1V olarak belirtilmiştir. Standart input yapılandırması ve 11nF giriş kapasitansı ile endüstriyel inverter, motor kontrol ve güç kaynağı uygulamalarında yaygın olarak kullanılır. Şasi montaj tipi ile tasarlanan bu modül, thermistor olmaksızın sıcaklık yönetimi gerektiren sistemlerde kullanım için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 200 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 11 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 600 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 120A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
