IGBT Transistörler - Modüller

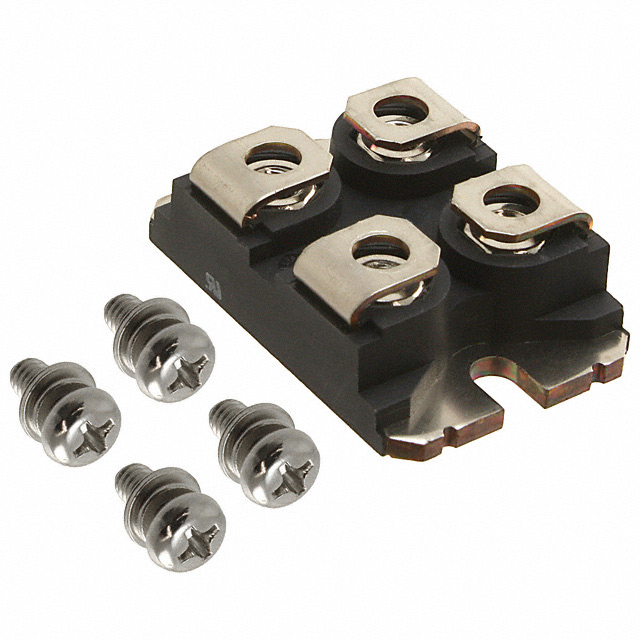

IXGN120N60A3D1
IGBT MOD 600V 200A 595W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGN120N60A3D1
IXGN120N60A3D1 Hakkında
IXGN120N60A3D1, Littelfuse tarafından üretilen 600V/200A rated PT tipi IGBT modülüdür. SOT-227-4 miniBLOC paketinde sunulan bu bileşen, yüksek akım anahtarlama uygulamalarında kullanılır. 595W maksimum güç dissipasyonu kapasitesine sahip olan modül, -55°C ile +150°C arasında çalışabilir. Vce(on) değeri 15V gate voltajında ve 100A akımda 1.35V olarak belirtilmiştir. 14.8nF input kapasitansı ile hızlı anahtarlama performansı sağlar. Endüstriyel motor sürücüleri, güç kaynakları ve UPS sistemlerinde yaygın olarak uygulanır. Chassis mount tipi montaj ile kompakt tasarımlar gerçekleştirilir. Ürün üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 650 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 14.8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 595 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 1.35V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
