IGBT Transistörler - Modüller

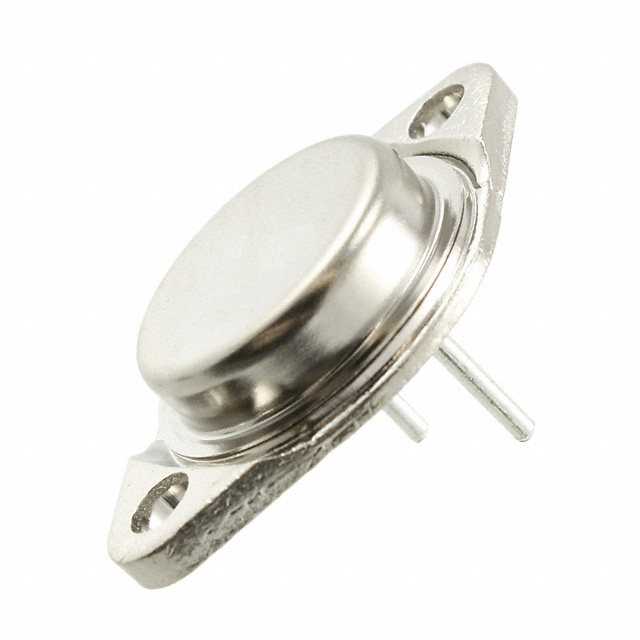

IXGM40N60A
IGBT MODULE 600V 75A 250W TO204
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-204AA
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXGM40N60A
IXGM40N60A Hakkında
IXGM40N60A, Littelfuse tarafından üretilen tek kanalı IGBT modülüdür. 600V maximum collector-emitter breakdown voltajı ve 75A maximum collector akımı ile güç elektronik uygulamalarında kullanılır. TO-204AA (TO-3) paketinde sunulan bu modül, maksimum 250W güç yönetebilir. -55°C ile 150°C arasında çalışma sıcaklığında stabil performans sunar. 3V @ 15V, 40A koşullarında Vce(on) değeri 4.5nF input kapasitansı ile birlikte verimli anahtarlama sağlar. Endüstriyel sürücü devreleri, motor kontrolü ve DC-DC konvertörleri gibi uygulamalarda yaygın olarak kullanılır. Şasi monte tipi tasarımı kompakt ve verimli ısı yönetimi imkanı sunar. Not: Bu ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 200 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | TO-204 |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
