Transistörler - IGBT - Tekil

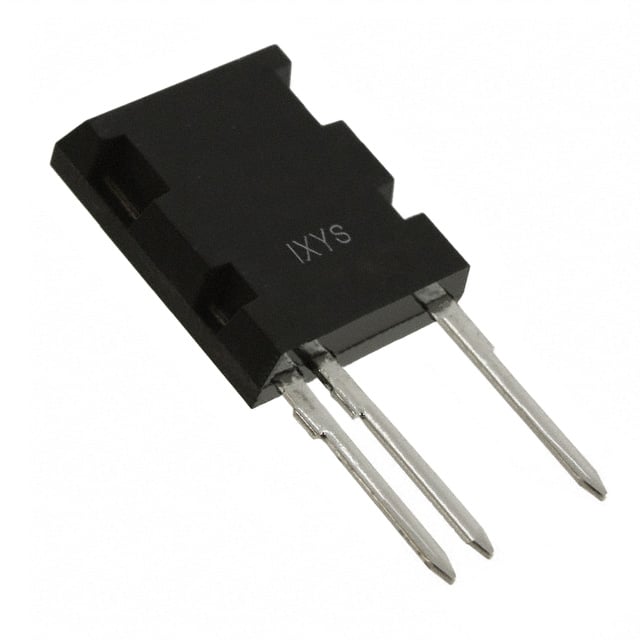

IXGL75N250
IGBT 2500V 110A 430W I5-PAK
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXGL75N250
IXGL75N250 Hakkında
IXGL75N250, Littelfuse tarafından üretilen yüksek voltaj IGBT (Insulated Gate Bipolar Transistor) transistördür. 2500V collector-emitter breakdown voltajı ile güç elektronikleri uygulamalarında kullanılmak üzere tasarlanmıştır. 110A maksimum collector akımı ve 430W güç kapasitesi ile endüstriyel anahtarlama, motor kontrol, enerji dönüşüm sistemleri ve traction uygulamalarında yer alır. ISOPLUSi5-Pak™ paketlemesi ile through hole montajı destekler. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. 2.9V Vce(on) düşük doyum voltajı ve 410nC gate charge değerleriyle verimli komütasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 110 A |
| Current - Collector Pulsed (Icm) | 580 A |
| Gate Charge | 410 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power - Max | 430 W |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
