Transistörler - IGBT - Tekil

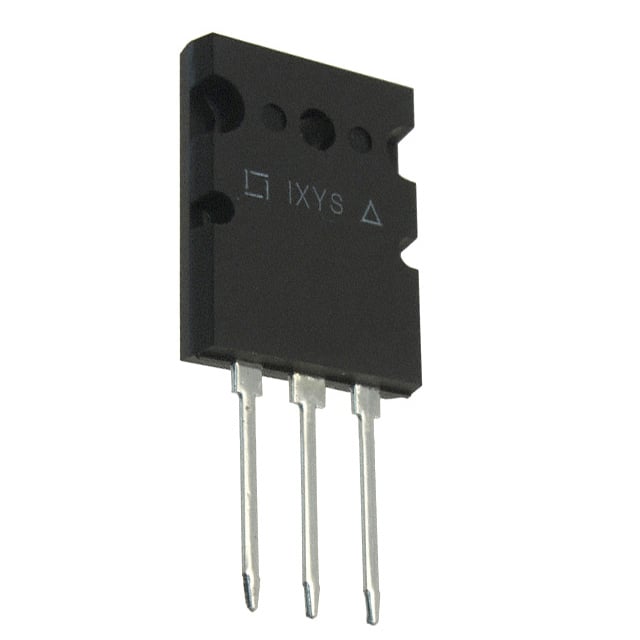

IXGK60N60B2D1
IGBT 600V 75A 500W TO264
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXGK60N60B2D1
IXGK60N60B2D1 Hakkında
IXGK60N60B2D1, Littelfuse tarafından üretilen 600V voltaj sınıfında PT tipi (Punch Through) IGBT transistördür. Maksimum 75A sürekli collector akımı ve 300A pulse akımı kapasitesine sahip olup, 500W güç disipasyonuna uygundur. TO-264 paketinde sunulan bu bileşen, güç elektroniği uygulamalarında anahtarlama elemanı olarak kullanılır. Düşük Vce(on) değeri (1.8V @ 15V, 50A) ile hızlı anahtarlama özelliğine (Td on/off: 28ns/160ns) sahiptir. Uygulamaları arasında inverterler, motor kontrol devreleri, konvertörler ve benzer yüksek güçlü anahtarlama sistemleri yer almaktadır. -55°C ile +150°C arası çalışma sıcaklığı aralığında kullanılabilir. Bileşen kullanımdan kaldırılmış (obsolete) statüsünde olup, yeni tasarımlar için alternatiflerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 170 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 500 W |
| Reverse Recovery Time (trr) | 35 ns |
| Supplier Device Package | TO-264 (IXGK) |
| Switching Energy | 1mJ (off) |
| Td (on/off) @ 25°C | 28ns/160ns |
| Test Condition | 400V, 50A, 3.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
