IGBT Transistörler - Modüller

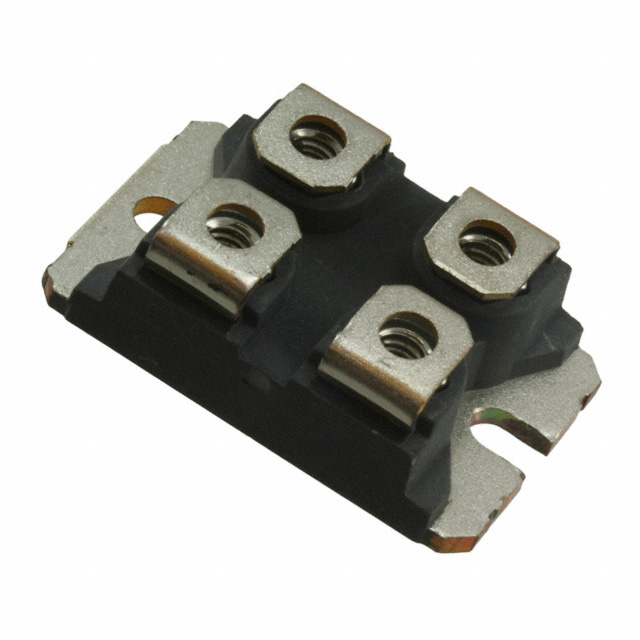

IXEN60N120D1
IGBT MOD 1200V 100A 445W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXEN60N120D1
IXEN60N120D1 Hakkında
IXEN60N120D1, Littelfuse tarafından üretilen 1200V/100A IGBT modülüdür. NPT tipi IGBT transistörü, SOT-227-4 (miniBLOC) paketinde chassis mount konfigürasyonunda sunulmaktadır. 445W maksimum güç kapasitesi ile endüstriyel uygulamalarda anahtarlama elemanı olarak kullanılır. -40°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir. Vce(on) değeri 2.7V @ 15V gate voltajı, 60A collector akımı koşullarında ölçülmüştür. Düşük input kapasitesi (3.8 nF @ 25V) ve yüksek breakdown voltajı (1200V) sayesinde güç dönüştürme, motor kontrol ve kaynak cihazları gibi uygulamalarda tercih edilir. Not: Bu ürün artık üretilmemektedir (obsolete status).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 800 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 445 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 60A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
