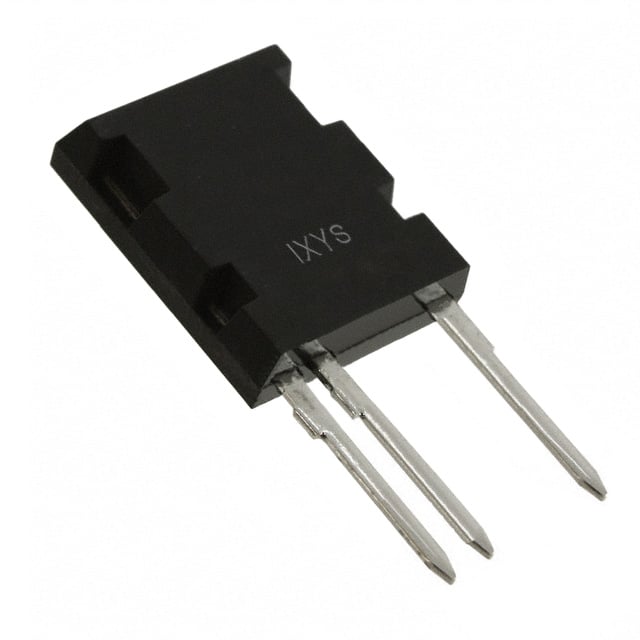

IXEL40N400
IGBT 4000V 90A 380W ISOPLUSI5
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXEL40N400
IXEL40N400 Hakkında
IXEL40N400, Littelfuse tarafından üretilen yüksek voltajlı IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 4000V collector-emitter breakdown voltajı ile elektrik dağıtımı, elektrik çevirici sistemleri ve endüstriyel güç kontrolü uygulamalarında kullanılmak üzere tasarlanmıştır. 90A DC collector akımı ve 400A pulsed akım kapasitesi ile yüksek güç anahtarlaması gerektiren devrelerde değiştirilme özelliği sunar. 380W maksimum dissipasyon gücü ve ISOPLUSi5-Pak™ kasası ile kompakt tasarım sağlar. -40°C ile 150°C arasında güvenilir çalışma sunmaktadır. Through-hole montajı ile PCB entegrasyonu kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 90 A |
| Current - Collector Pulsed (Icm) | 400 A |
| Gate Charge | 275 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power - Max | 380 W |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Switching Energy | 55mJ (on), 165mJ (off) |
| Td (on/off) @ 25°C | 160ns/630ns |
| Test Condition | 2800V, 40A, 33Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 4000 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
