Transistörler - IGBT - Tekil

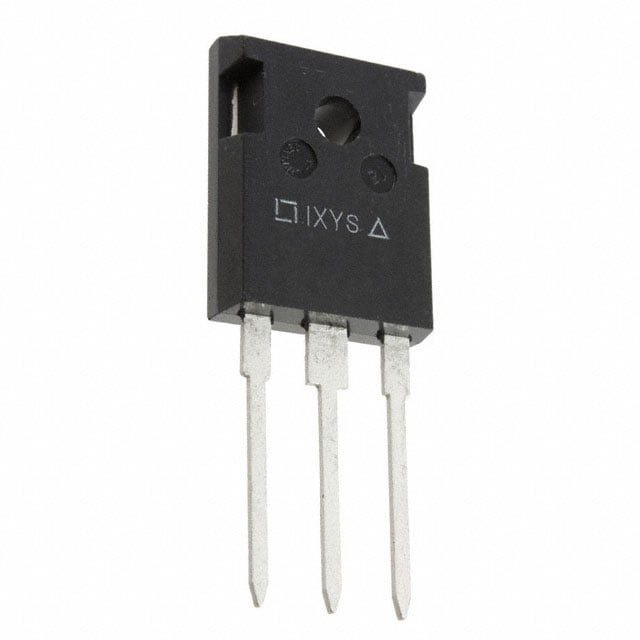

IXEH40N120D1
IGBT 1200V 60A 300W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXEH40N120D1
IXEH40N120D1 Hakkında
IXEH40N120D1, Littelfuse tarafından üretilen 1200V NPT tipi IGBT transistördür. 60A maksimum collector akımı ve 300W güç yeteneğine sahiptir. TO-247-3 paketinde sunulan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılır. Vce(on) değeri 15V gate voltajında 40A akımda 3V olarak belirlenmiştir. 150nC gate charge ve 180ns reverse recovery time özellikleriyle hızlı komütasyon sağlar. İleri (on) ve geri (off) anahtarlama enerjileri sırasıyla 6.1mJ ve 3mJ'dir. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Bu IGBT, endüstriyel güç dönüştürücüleri, kaynak makineleri, UPS sistemleri ve motor kontrol uygulamalarında tercih edilir. Not: Bu ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Gate Charge | 150 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 300 W |
| Reverse Recovery Time (trr) | 180 ns |
| Supplier Device Package | TO-247AD |
| Switching Energy | 6.1mJ (on), 3mJ (off) |
| Test Condition | 600V, 40A, 39Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
