Transistörler - IGBT - Tekil

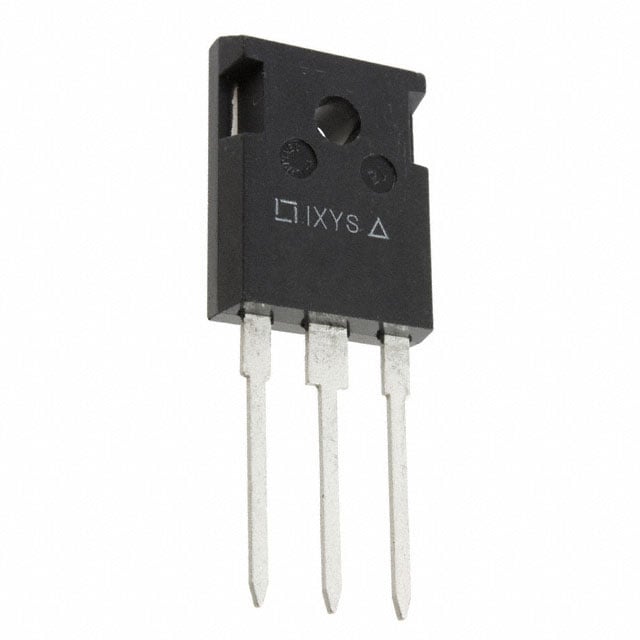

IXEH40N120
IGBT 1200V 60A 300W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXEH40N120
IXEH40N120 Hakkında
IXEH40N120, Littelfuse tarafından üretilen 1200V NPT tipi IGBT transistörüdür. 60A maksimum kolektör akımı ve 300W maksimum güç derecesi ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. TO-247-3 paketinde sunulan bu komponent, güç elektroniği devreleri, endüstriyel şopper uygulamaları, UPS sistemleri ve motor kontrolü gibi alanlarda yer bulur. 150 nC gate charge değeri ile hızlı anahtarlama özelliğine sahip olup, 6.1mJ açılış ve 3mJ kapanış anahtarlama enerjisine sahiptir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Not: Bu ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Gate Charge | 150 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 300 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 6.1mJ (on), 3mJ (off) |
| Test Condition | 600V, 40A, 39Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
