Transistörler - IGBT - Tekil

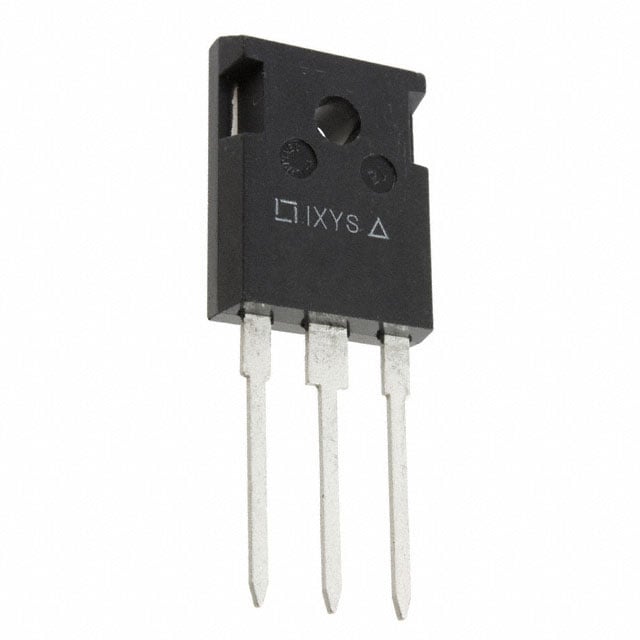

IXEH25N120D1
IGBT 1200V 36A 200W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXEH25N120D1
IXEH25N120D1 Hakkında
IXEH25N120D1, Littelfuse tarafından üretilen NPT tipi 1200V IGBT transistördür. TO-247-3 paketinde sunulan bu komponent, maksimum 36A kollektör akımı ve 200W güç kapasitesi ile çalışabilir. 3.2V on-state voltajı (15V gate voltajında, 25A akımda) ile düşük iletim kayıpları sağlar. 100nC gate charge ve 4.1mJ on-switching / 1.5mJ off-switching enerji değerleri ile hızlı anahtarlama özelliği gösterir. 130ns reverse recovery time ile keskin açılış/kapanış geçişleri mümkün kılar. -55°C ~ 150°C çalışma sıcaklık aralığında güvenilir performans sunar. Güç dönüştürme uygulamaları, invertörler, motor sürücüleri ve benzer yüksek voltaj anahtarlama devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 36 A |
| Gate Charge | 100 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Reverse Recovery Time (trr) | 130 ns |
| Supplier Device Package | TO-247AD |
| Switching Energy | 4.1mJ (on), 1.5mJ (off) |
| Test Condition | 600V, 20A, 68Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
