Transistörler - IGBT - Tekil

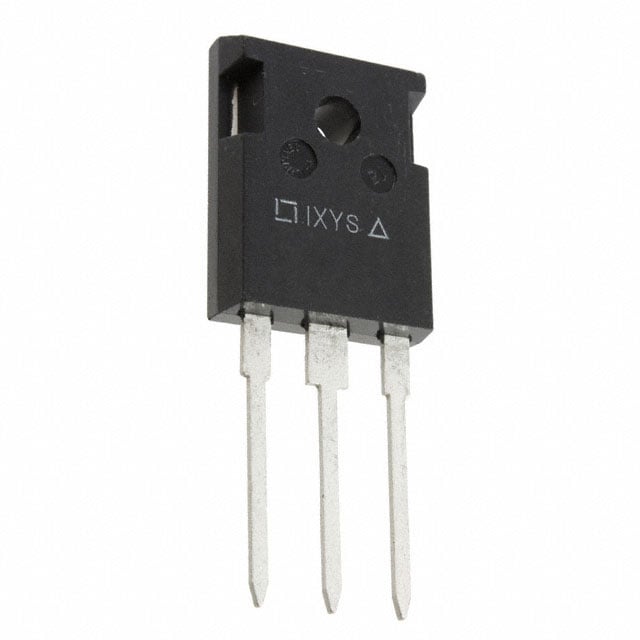

IXEH25N120
IGBT 1200V 36A 200W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXEH25N120
IXEH25N120 Hakkında
IXEH25N120, Littelfuse tarafından üretilen 1200V NPT tipi IGBT transistördür. 36A maksimum collector akımı ve 200W güç kapasitesi ile orta güçlü anahtarlama uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, güç elektronikleri devreleri, inverterler, motor kontrol sistemleri ve anahtar modlu güç kaynakları gibi endüstriyel uygulamalarda yaygın olarak tercih edilir. 3.2V Vce(on) değeri ve düşük switching kaybı (4.1mJ açılış, 1.5mJ kapanış) ile enerji verimliliği sağlar. -55°C ile 150°C arası işletme sıcaklığı aralığında çalışabilir. Ürün üretimi sonlandırılmış olup, mevcut tasarımları için alternatif seçenek araştırılması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 36 A |
| Gate Charge | 100 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 4.1mJ (on), 1.5mJ (off) |
| Test Condition | 600V, 20A, 68Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
