Transistörler - IGBT - Tekil

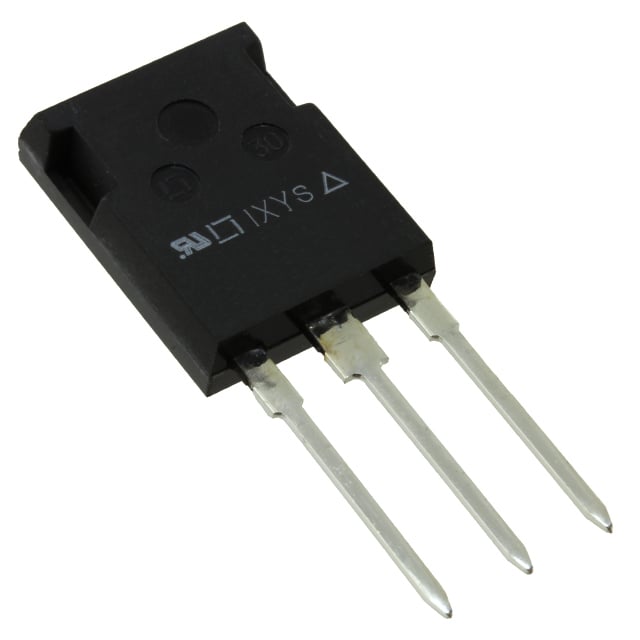

IXDR30N120D1
IGBT 1200V 50A 200W ISOPLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXDR30N120D1
IXDR30N120D1 Hakkında
IXDR30N120D1, Littelfuse tarafından üretilen 1200V/50A IGBT transistörüdür. NPT tipi IGBT teknolojisi ile tasarlanan bu komponent, yüksek voltaj anahtarlama uygulamalarında kullanılır. TO-247-3 (ISOPLUS247) paket tipinde sunulan komponent, 200W maksimum güç disipasyonuna ve 40ns reverse recovery time'a sahiptir. Gate charge değeri 120nC olup, Vce(on) değeri 15V gate voltajında 30A kolektör akımında 2.9V'tur. -55°C ile +150°C arasında çalışabilen bu IGBT, endüstriyel güç dönüştürücüleri, inverter devreleri, motor sürücüleri ve benzeri yüksek voltaj anahtarlama uygulamalarında tercih edilir. Through hole montaj tipi ile PCB'ye doğrudan lehimleme yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 120 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Reverse Recovery Time (trr) | 40 ns |
| Supplier Device Package | ISOPLUS247™ |
| Switching Energy | 4.6mJ (on), 3.4mJ (off) |
| Test Condition | 600V, 30A, 47Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
