IGBT Transistörler - Modüller

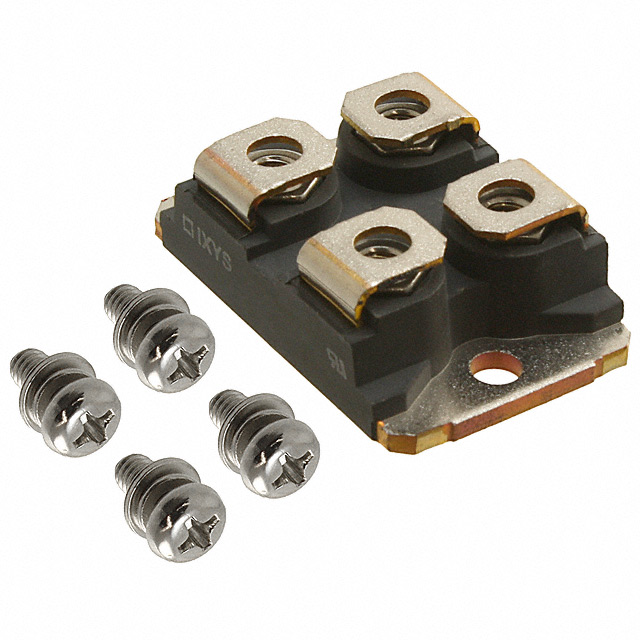

IXDN75N120
IGBT MOD 1200V 150A 660W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXDN75N120
IXDN75N120 Hakkında
IXDN75N120, Littelfuse tarafından üretilen 1200V/150A kapasiteli NPT tipi IGBT modülüdür. SOT-227-4 miniBLOC paketinde sunulan bu bileşen, 660W maksimum güç seviyesinde çalışabilir. Vce(on) değeri 15V gate gerilimi ve 75A akımda maksimum 2.7V olup, 1200V collector-emitter kırılma geriliminde çalışma güvenliğini sağlar. -40°C ile +150°C arasında işletme sıcaklığında kararlı performans gösterir. Chassis mount konfigürasyonunda tasarlanmıştır. Endüstriyel uygulamalarda, güç elektronikleri, motor kontrol devreleri ve anahtarlama uygulamalarında kullanılır. Standard input tipinde girişe sahip olup, 5.5nF @ 25V input kapasitanssına karakterizedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 4 mA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 660 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
