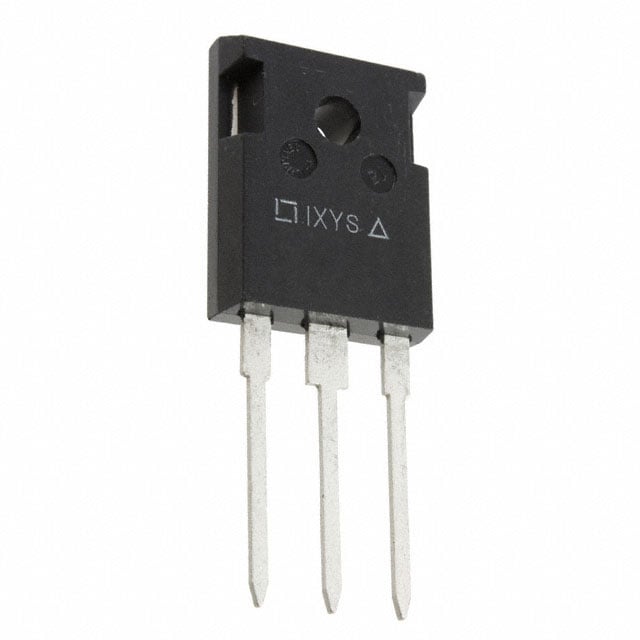

IXDH35N60BD1
IGBT 600V 60A 250W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXDH35N60BD
IXDH35N60BD1 Hakkında
IXDH35N60BD1, Littelfuse tarafından üretilen TO-247-3 paketinde sunulan 600V IGBT transistördür. 60A kollektör akımı ve 250W maksimum güç yönetim kapasitesiyle tasarlanmış olup, NPT (Non Punch Through) tipi IGBT teknolojisini kullanmaktadır. Cihaz, -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığında güvenilir performans sağlar. 2.7V Vce(on) değeri düşük iletim kayıplarını gösterir. 120nC gate charge ve 1.6mJ açılış ile 800µJ kapanış switching enerjisi özellikleri hızlı anahtarlama uygulamalarında kullanıma uygundur. Endüstriyel güç dönüştürme devreleri, motor sürücüleri ve UPS sistemleri gibi uygulamalarda tercih edilir. Ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 70 A |
| Gate Charge | 120 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Reverse Recovery Time (trr) | 40 ns |
| Supplier Device Package | TO-247AD |
| Switching Energy | 1.6mJ (on), 800µJ (off) |
| Test Condition | 300V, 35A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
