IXDH35N60B

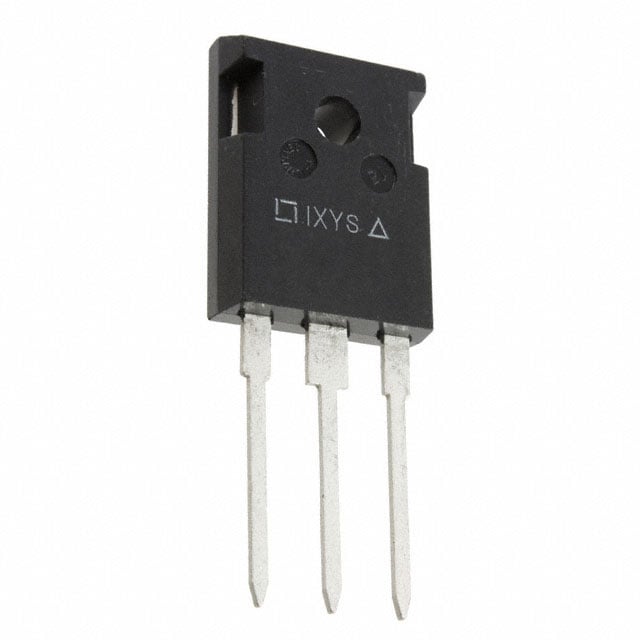

IGBT 600V 60A 250W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXDH35N60B
IXDH35N60B Hakkında
IXDH35N60B, Littelfuse tarafından üretilen 600V 60A kapasiteli NPT tipi IGBT transistördür. TO-247-3 paketinde sunulan bu komponent, maksimum 250W güç dissipasyonuna sahiptir. Kolektör akımı maksimum 60A, pulse durumunda 70A'ye çıkabilen bu IGBT, yüksek hızlı anahtarlama uygulamalarında kullanılır. 15V kapı geriliminde 35A kolektör akımında Vce(on) değeri 2.7V'dur. Gate charge değeri 120nC olan komponent, dc-dc konvertörler, inverterler, motor sürücüleri ve endüstriyel güç dönüştürme uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. (Not: Bu komponent obsolete durumdadır.)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 70 A |
| Gate Charge | 120 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 1.6mJ (on), 800µJ (off) |
| Test Condition | 300V, 35A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
