Transistörler - IGBT - Tekil

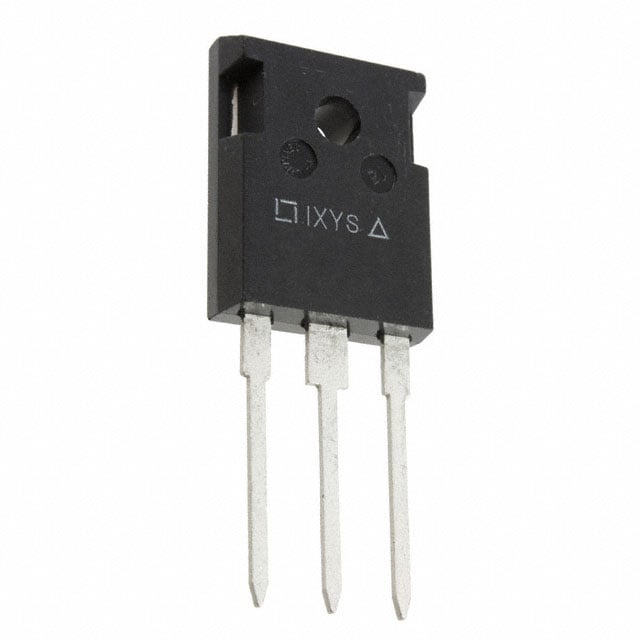

IXDH30N120D1
IGBT 1200V 60A 300W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXDH30N120D1
IXDH30N120D1 Hakkında
IXDH30N120D1, Littelfuse tarafından üretilen 1200V/60A kapasiteli NPT tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında anahtarlama işlemi gerçekleştirmek için tasarlanmıştır. 300W maksimum güç derecelendirilmesi ile endüstriyel sürücü devreleri, güç dönüştürücüler, kaynak makinaları ve motorlu uygulamalar gibi alanlarda kullanılır. 120 nC gate charge ve düşük switching energy değerleri (on: 4.6mJ, off: 3.4mJ) ile verimli çalışma sağlar. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 76 A |
| Gate Charge | 120 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 300 W |
| Reverse Recovery Time (trr) | 40 ns |
| Supplier Device Package | TO-247AD |
| Switching Energy | 4.6mJ (on), 3.4mJ (off) |
| Test Condition | 600V, 30A, 47Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
