Transistörler - IGBT - Tekil

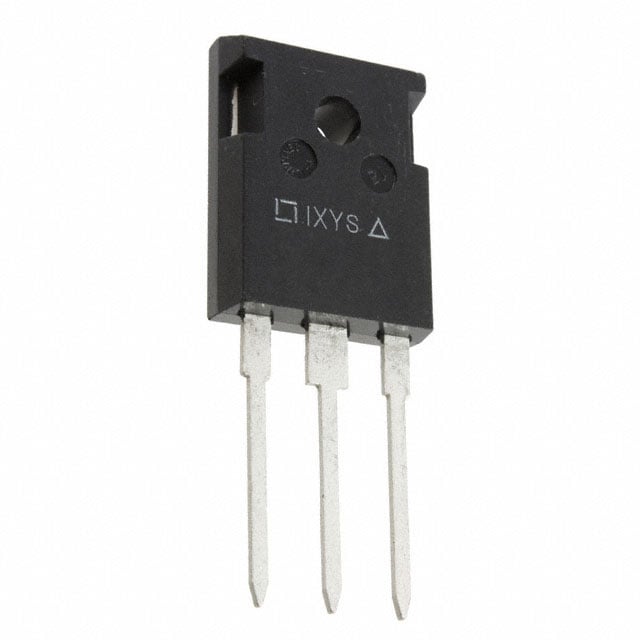

IXDH30N120
IGBT 1200V 60A 300W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXDH30N120
IXDH30N120 Hakkında
IXDH30N120, Littelfuse tarafından üretilen 1200V NPT tipi IGBT transistördür. 60A collector akımı ve 300W maksimum güç tüketimiyle, yüksek voltaj anahtarlama uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, -55°C ile +150°C arasında çalışabilir. Gate charge değeri 120nC, Vce(on) ise 15V gate voltajında 30A akımda 2.9V'dur. 4.6mJ açılış ve 3.4mJ kapanış switching enerjisi ile endüstriyel konvertör, kaynak makinesi ve motor sürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 76 A |
| Gate Charge | 120 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 300 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 4.6mJ (on), 3.4mJ (off) |
| Test Condition | 600V, 30A, 47Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
