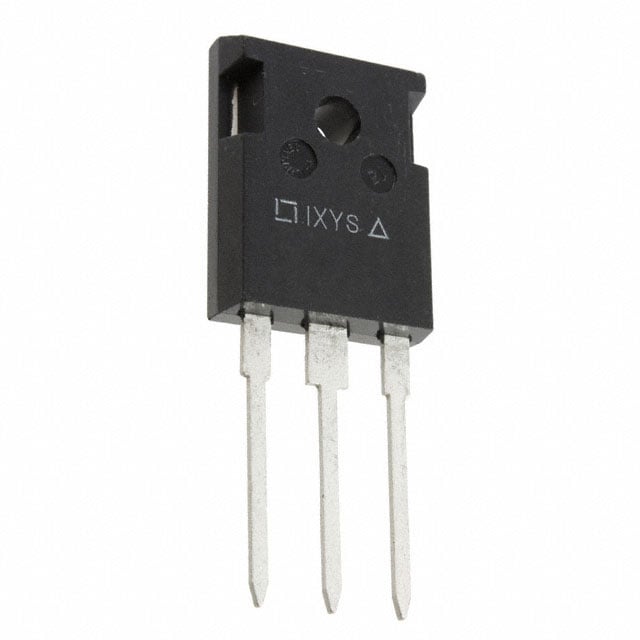

IXDH20N120D1
IGBT 1200V 38A 200W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXDH20N120D1
IXDH20N120D1 Hakkında
IXDH20N120D1, Littelfuse tarafından üretilen 1200V NPT tipi IGBT transistördür. 38A sürekli collector akımı ve 50A pulslu akım kapasitesi ile yüksek güç uygulamalarında kullanılır. 200W maksimum güç derecelendirmesi ve 3V Vce(on) değeri ile verimli anahtarlama sağlar. TO-247-3 paketinde sunulan bu bileşen, 70nC gate charge ve 3.1mJ açılış ile 2.4mJ kapanış switching enerjisi ile hızlı anahtarlama karakteristiğine sahiptir. -55°C ile 150°C arasında çalışabilir. Endüstriyel invertörler, motor sürücüleri, güç kaynakları ve enerji dönüştürme sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 38 A |
| Current - Collector Pulsed (Icm) | 50 A |
| Gate Charge | 70 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Reverse Recovery Time (trr) | 40 ns |
| Supplier Device Package | TO-247AD |
| Switching Energy | 3.1mJ (on), 2.4mJ (off) |
| Test Condition | 600V, 20A, 82Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
