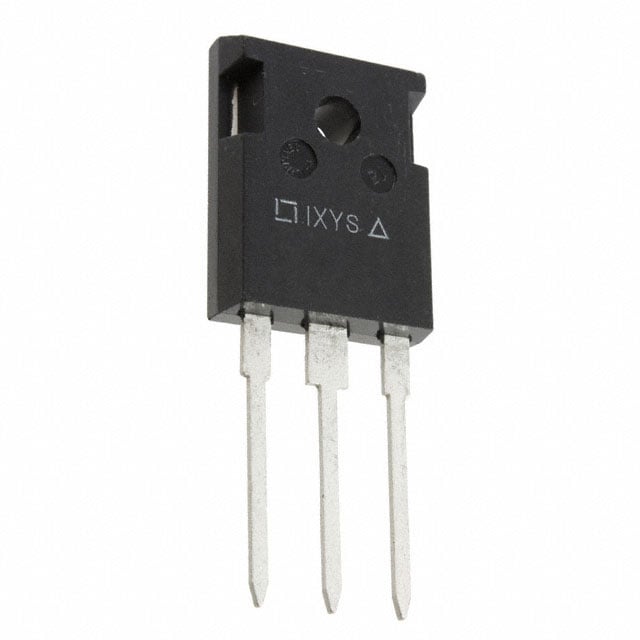

IXDH20N120
IGBT 1200V 38A 200W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXDH20N120
IXDH20N120 Hakkında
IXDH20N120, Littelfuse tarafından üretilen NPT tipi IGBT transistörüdür. TO-247-3 paket tipinde sunulan bu komponent, 1200V breakdown voltajı ve 38A maksimum kollektör akımı ile güç elektronik uygulamalarında kullanılmak üzere tasarlanmıştır. 200W maksimum güç tüketimine sahip cihaz, -55°C ile 150°C arası sıcaklık aralığında çalışabilmektedir. 70nC gate charge değeri ile hızlı anahtarlama işlemleri gerçekleştirilebilir. Düşük 3V Vce(on) değeri enerji kaybını minimize eder. Endüstriyel motor sürücüleri, invertörler, UPS sistemleri ve diğer yüksek voltaj anahtarlama uygulamalarında yaygın olarak kullanılan bu transistör, Through Hole montaj yöntemi ile PCB'ye entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 38 A |
| Current - Collector Pulsed (Icm) | 50 A |
| Gate Charge | 70 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 3.1mJ (on), 2.4mJ (off) |
| Test Condition | 600V, 20A, 82Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
