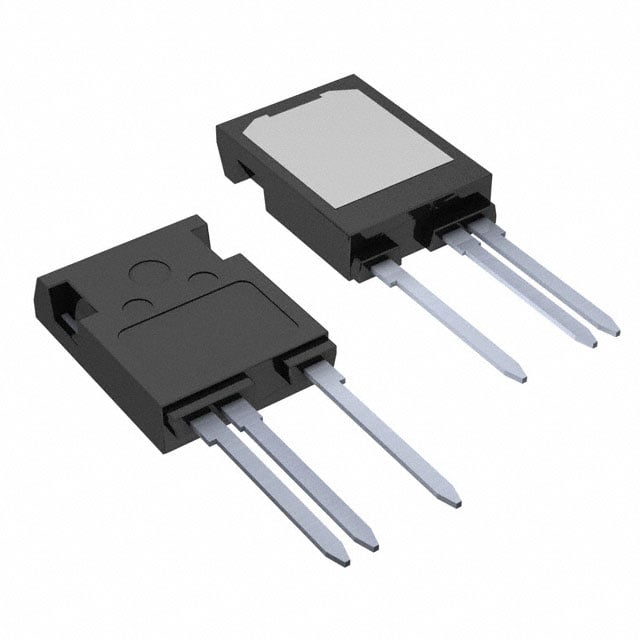

IXBX50N360HV
IGBT 3600V 125A 660W TO-247PLUS
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBX50N360HV
IXBX50N360HV Hakkında
IXBX50N360HV, Littelfuse tarafından üretilen yüksek voltaj IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 3600V desen voltajı ve 125A maksimum kollektör akımı ile tasarlanmıştır. TO-247-3 paketinde gelen bileşen, -55°C ile +150°C arasında çalışabilir. 660W maksimum güç dağılımı kapasitesine sahiptir. 1.7µs reverse recovery time ve 46ns/205ns açılma/kapanma gecikme süreleri ile hızlı anahtarlama operasyonlarına uygun. Yüksek voltajlı güç dönüştürücüleri, inverter devreler, kaynak makinaları ve traction uygulamalarında kullanılır. 210nC gate charge ile kontrol devrelerinin tasarımı kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 125 A |
| Current - Collector Pulsed (Icm) | 420 A |
| Gate Charge | 210 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 660 W |
| Reverse Recovery Time (trr) | 1.7 µs |
| Supplier Device Package | TO-247PLUS-HV |
| Td (on/off) @ 25°C | 46ns/205ns |
| Test Condition | 960V, 50A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 3600 V |
