Transistörler - IGBT - Tekil

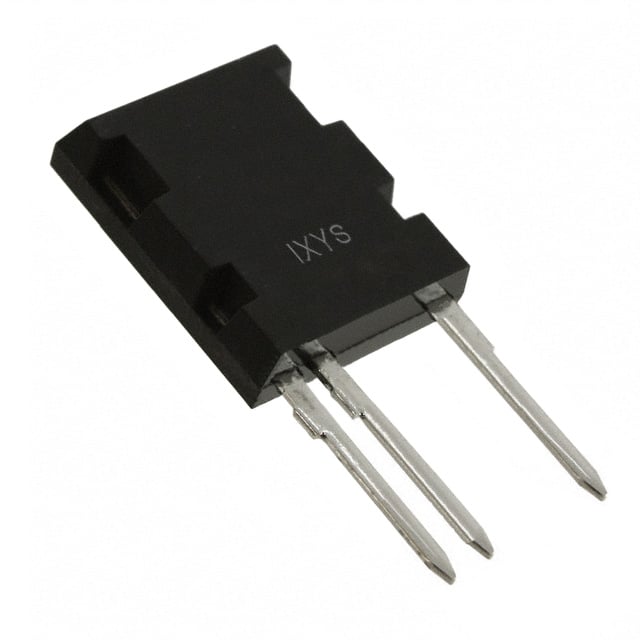

IXBL64N250
IGBT 2500V 116A 500W ISOPLUSI5
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBL64N250
IXBL64N250 Hakkında
IXBL64N250, Littelfuse tarafından üretilen 2500V breakdown voltajına sahip tekil IGBT transistördür. ISOPLUSi5-Pak™ paketlemesi ile sunulan bu bileşen, 116A maksimum collector akımı ve 500W maksimum güç disipasyonuna karşılık gelmektedir. Standart giriş tipine sahip olan transistör, -55°C ile +150°C arasındaki işletme sıcaklık aralığında çalışmaktadır. 3V Vce(on) değeri, 15V gate gerilimi ve 64A collector akımında ölçülmüştür. 400nC gate charge ve 160ns reverse recovery time özellikleri ile hızlı anahtarlama uygulamalarına uygun tasarlanmıştır. Pulsed akım kapasitesi 750A'ye ulaşmaktadır. Güç dönüştürme, inverter ve yüksek voltaj anahtarlama uygulamalarında kullanılır. Through Hole montajı için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 116 A |
| Current - Collector Pulsed (Icm) | 750 A |
| Gate Charge | 400 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power - Max | 500 W |
| Reverse Recovery Time (trr) | 160 ns |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 64A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
