Transistörler - IGBT - Tekil

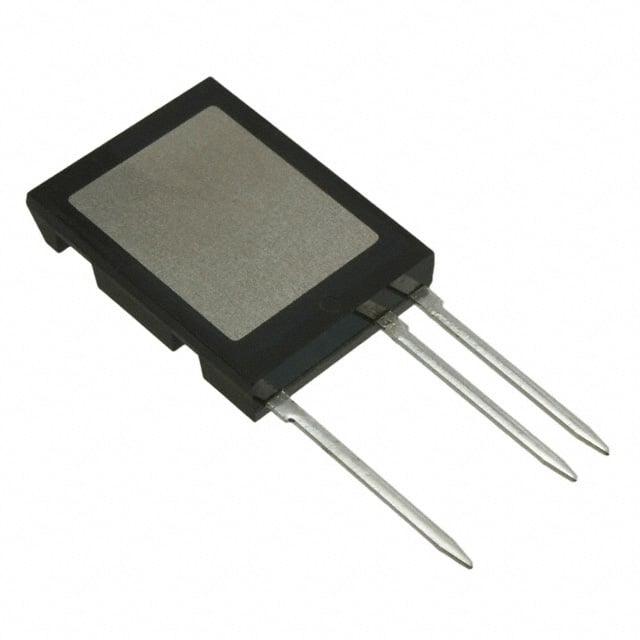

IXBL60N360
IGBT 3600V 92A ISOPLUS I5PAK
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBL60N360
IXBL60N360 Hakkında
IXBL60N360, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. 3600V Vce(max) breakdown voltajı ve 92A maksimum collector akımı ile yüksek güç uygulamalarında kullanılır. ISOPLUSi5-Pak™ kütüphanesinde montajlanmıştır. Ön kapılı on/off gecikmesi 50ns/340ns olup, 417W maksimum güç dağıtımı kapasitesine sahiptir. -55°C ile +150°C arasında çalışma sıcaklığında stabil performans gösterir. Pulse collector akımı 720A'ye kadar çıkabilir. Endüstriyel konverter, güç kaynakları, motor kontrol ve yüksek voltaj anahtarlama devrelerinde uygulanır. Through Hole montaj türü ile PCB'ye direkt lehimlenebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 92 A |
| Current - Collector Pulsed (Icm) | 720 A |
| Gate Charge | 450 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Not For New Designs |
| Power - Max | 417 W |
| Reverse Recovery Time (trr) | 1.95 µs |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Td (on/off) @ 25°C | 50ns/340ns |
| Test Condition | 960V, 60A, 4.7Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.4V @ 15V, 60A |
| Voltage - Collector Emitter Breakdown (Max) | 3600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
