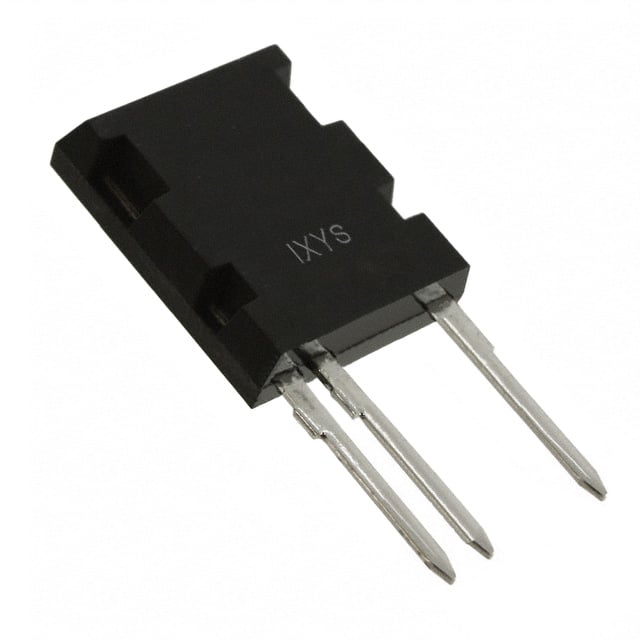

IXBL20N300C
IGBT 3000V
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBL20N300C
IXBL20N300C Hakkında
IXBL20N300C, Littelfuse tarafından üretilen 3000V yüksek voltajlı IGBT transistörüdür. 50A maksimum collector akımı ve 430A pulse akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. Maksimum 417W güç yönetim kapasitesi ve 33ns/370ns açılış/kapanış süreleri ile hızlı anahtarlama işlemleri gerçekleştirebilir. Through Hole montajlı ISOPLUSi5-Pak™ pakette sunulur. -55°C ile 150°C işletme sıcaklık aralığında çalışır. Endüstriyel güç dönüştürücüleri, yüksek voltajlı anahtarlama uygulamaları ve kesme devrelerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Pulsed (Icm) | 430 A |
| Gate Charge | 425 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power - Max | 417 W |
| Reverse Recovery Time (trr) | 864 ns |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Switching Energy | 23mJ (on), 2.6mJ (off) |
| Td (on/off) @ 25°C | 33ns/370ns |
| Test Condition | 1500V, 20A, 3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 6V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 3000 V |
