Transistörler - IGBT - Tekil

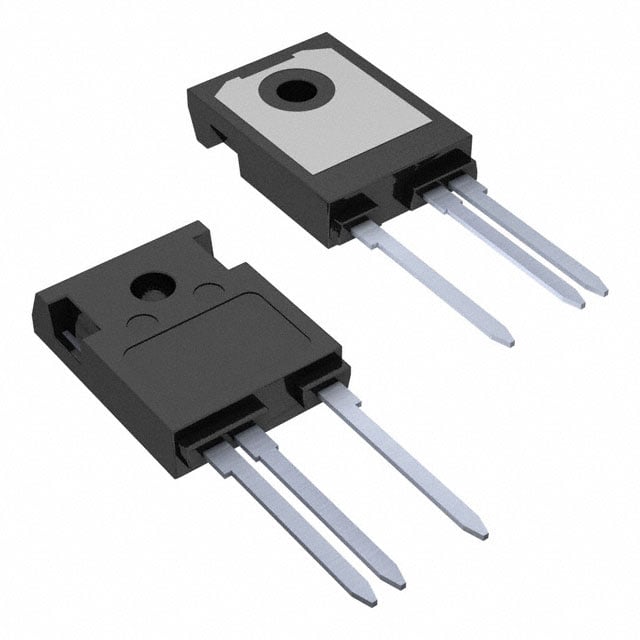

IXBH20N360HV
IGBT 3600V 70A TO-247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBH20N360HV
IXBH20N360HV Hakkında
IXBH20N360HV, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. 3600V Vce(br) ve 70A maksimum collector akımı ile tasarlanmıştır. TO-247HV paketinde sunulan bu bileşen, güç dönüştürme uygulamalarında, inverter devreleri ve yüksek voltaj anahtarlama sistemlerinde kullanılır. 110nC gate charge ve düşük switching energy değerleri ile hızlı komütasyon özelliği sağlar. -55°C ile 150°C arasında çalışabilir ve 430W maksimum güç seviyesinde işletilir. Yüksek voltaj ve yüksek akım uygulamalarında güvenilir anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Pulsed (Icm) | 220 A |
| Gate Charge | 110 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 430 W |
| Reverse Recovery Time (trr) | 1.7 µs |
| Supplier Device Package | TO-247HV |
| Switching Energy | 15.5mJ (on), 4.3mJ (off) |
| Td (on/off) @ 25°C | 18ns/238ns |
| Test Condition | 1500V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.4V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 3600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
