IXBH10N300HV

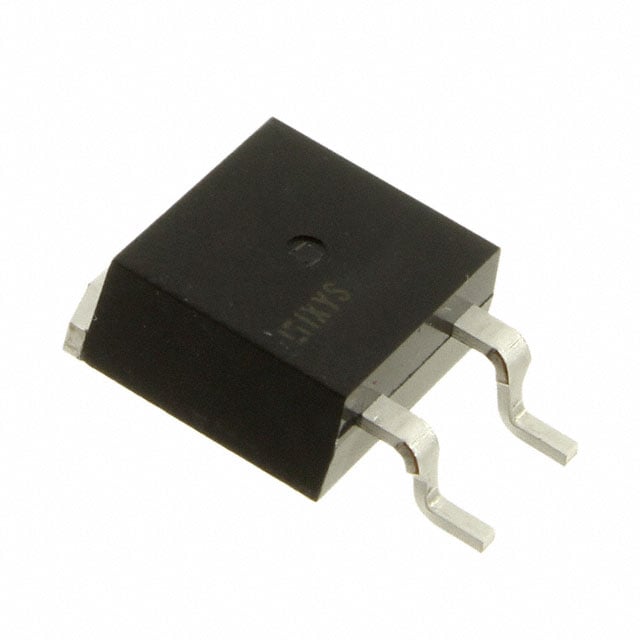

IGBT 3000V 20A 140W TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBH10N300HV
IXBH10N300HV Hakkında
IXBH10N300HV, Littelfuse tarafından üretilen yüksek voltaj IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 3000V collector-emitter breakdown voltajı ve 20A nominal collector akımı ile tasarlanmıştır. TO-263-3 (D²Pak) paketinde sunulan bu bileşen, 180W maksimum güç harcaması ve 140W nominal güç kapasitesi ile uygulanır. -55°C ile +150°C arasında çalışabilir. 36ns açılış ve 100ns kapanış gecikmesi ile hızlı anahtarlama özelliği sunar. Gate charge değeri 46nC olup, 1.6µs reverse recovery time ile tasarlanmıştır. Endüstriyel uygulamalar, güç dönüştürücüler, motor sürücüleri ve yüksek voltaj anahtarlama devreleri gibi alanlarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 34 A |
| Current - Collector Pulsed (Icm) | 88 A |
| Gate Charge | 46 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 180 W |
| Reverse Recovery Time (trr) | 1.6 µs |
| Supplier Device Package | TO-263HV |
| Td (on/off) @ 25°C | 36ns/100ns |
| Test Condition | 960V, 10A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 3000 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
