Transistörler - IGBT - Tekil

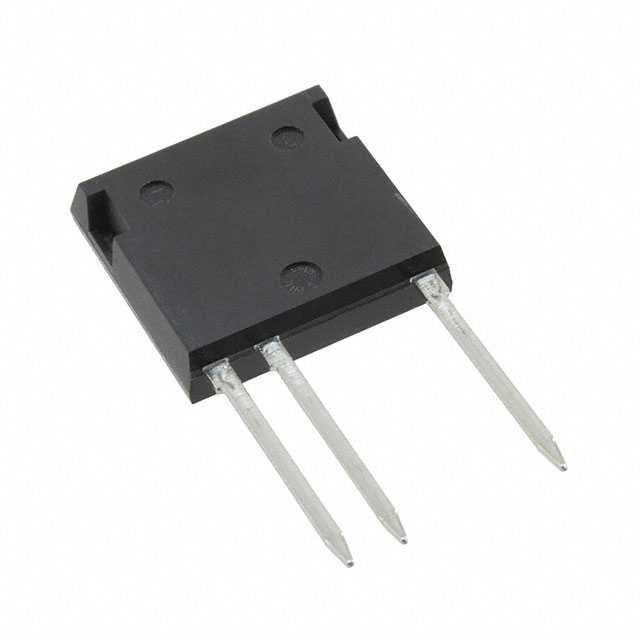

IXBF50N360
IGBT 3600V 70A 290W I4-PAK
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBF50N360
IXBF50N360 Hakkında
IXBF50N360, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. 3600V koleksiyatör-emitter breakdown voltajı ile endüstriyel güç anahtarlama uygulamalarında kullanılmaktadır. 70A maksimum koleksiyatör akımı ve 290W maksimum güç derecelendirmesi ile DC-DC konvertörleri, motor kontrolü, güç kaynaklarında ve AC/DC uygulamalarında yer almaktadır. i4-Pac™-5 paketinde Through Hole montaj türü ile tedarik edilir. Hızlı anahtarlama özellikleri sayesinde 46ns/205ns turn-on/turn-off gecikmesi sağlar. -55°C ile +150°C çalışma sıcaklığı aralığında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Pulsed (Icm) | 420 A |
| Gate Charge | 210 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | i4-Pac™-5 (3 Leads) |
| Part Status | Not For New Designs |
| Power - Max | 290 W |
| Reverse Recovery Time (trr) | 1.7 µs |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Td (on/off) @ 25°C | 46ns/205ns |
| Test Condition | 960V, 50A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 3600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
