Transistörler - IGBT - Tekil

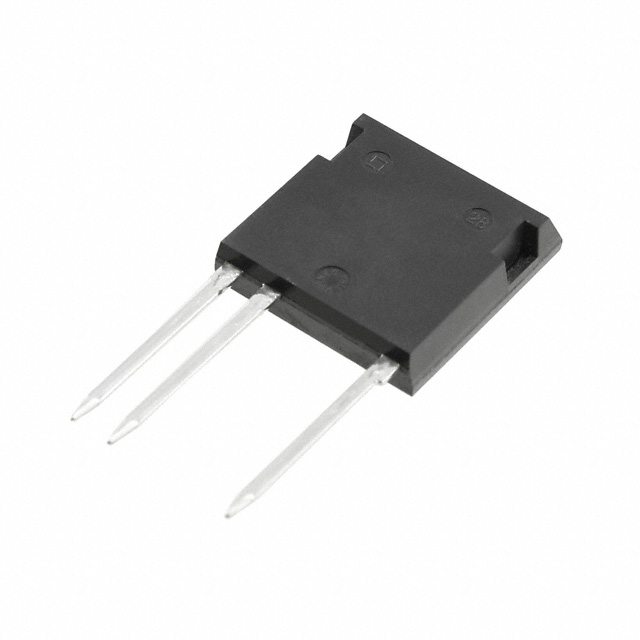

IXBF32N300
IGBT 3000V 40A 160W ISOPLUSI4
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBF32N300
IXBF32N300 Hakkında
IXBF32N300, Littelfuse tarafından üretilen yüksek voltaj IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 3000V maksimum collector-emitter gerilimi ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 40A sürekli collector akımı ve 250A impuls collector akımı kapasitesine sahiptir. 160W maksimum güç disipasyonu ile güç elektronikleri devrelerinde, endüstriyel inverter uygulamaları, motor kontrol sistemleri, kaynak makineleri ve UPS cihazlarında tercih edilir. i4-Pac™-5 paketlemesi ile Through Hole montajını destekler. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 142 nC gate charge ve 1.5 µs reverse recovery time özellikleri hızlı anahtarlama uygulamaları için uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 250 A |
| Gate Charge | 142 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | i4-Pac™-5 (3 Leads) |
| Part Status | Active |
| Power - Max | 160 W |
| Reverse Recovery Time (trr) | 1.5 µs |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 32A |
| Voltage - Collector Emitter Breakdown (Max) | 3000 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
