IXBF20N300

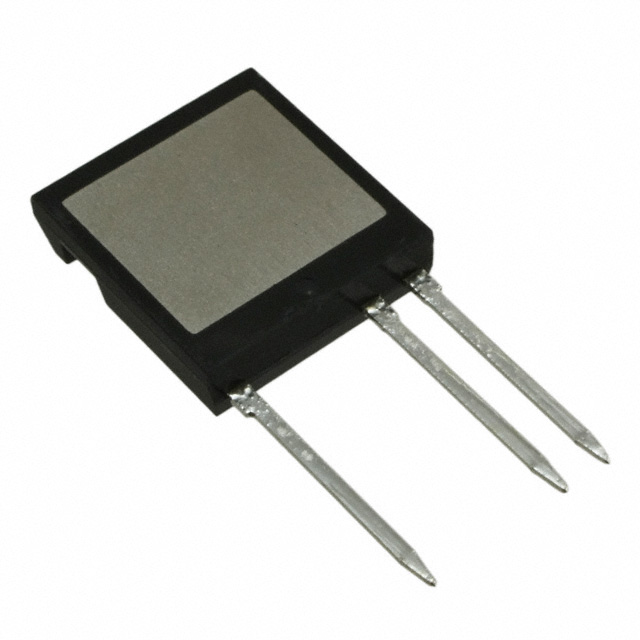

IGBT 3000V 34A 150W ISOPLUSI4
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBF20N300
IXBF20N300 Hakkında
IXBF20N300, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. 3000V collector-emitter breakdown voltajı ve 34A maksimum collector akımı ile güç elektronik uygulamalarında kullanılmak üzere tasarlanmıştır. 150W maksimum güç kapasitesi, 105 nC gate charge ve 1.35 µs reverse recovery time özellikleri ile anahtarlama uygulamalarında verimli çalışır. Through hole montajı ile ISOPLUS i4-PAC™ paketinde sunulan bu bileşen, güç dönüştürücü devreleri, motor sürücüler, DC-DC dönüştürücüler ve endüstriyel uygulamalarda kullanılır. -55°C ile +150°C çalışma sıcaklık aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 34 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 105 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | i4-Pac™-5 (3 Leads) |
| Part Status | Active |
| Power - Max | 150 W |
| Reverse Recovery Time (trr) | 1.35 µs |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 3000 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
