Transistörler - IGBT - Tekil

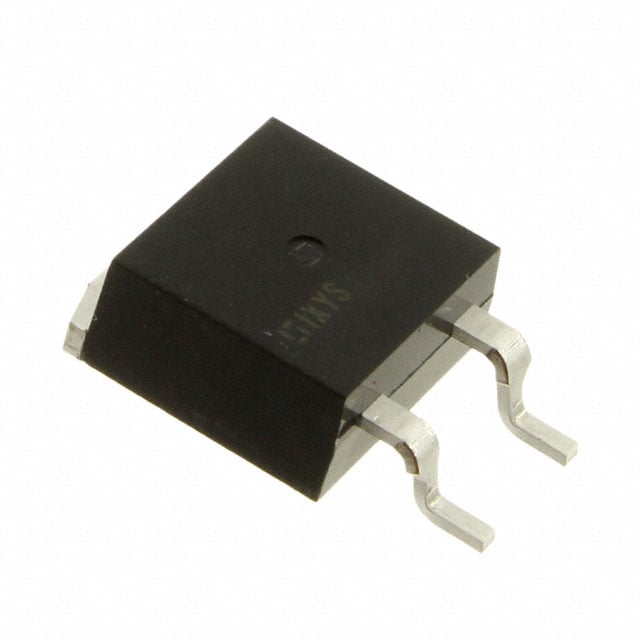

IXBA16N170AHV
REVERSE CONDUCTING IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXBA16N170AHV
IXBA16N170AHV Hakkında
IXBA16N170AHV, Littelfuse tarafından üretilen Reverse Conducting IGBT transistörüdür. 1700V Collector-Emitter breakdown voltajı ve 16A maksimum collector akımı ile yüksek voltaj uygulamalarında kullanılır. Surface mount TO-263-3 (D²Pak) paketinde sunulan bu bileşen, 150W güç kapasitesi ve 25ns reverse recovery time ile hızlı anahtarlama özellikleri sunar. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. Enerji dönüştürme, motor kontrol, güç kaynakları ve endüstriyel uygulamalarda tercih edilen bir transistördür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16 A |
| Current - Collector Pulsed (Icm) | 40 A |
| Gate Charge | 65 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 150 W |
| Reverse Recovery Time (trr) | 25 ns |
| Supplier Device Package | TO-263HV |
| Switching Energy | 2.5mJ (off) |
| Td (on/off) @ 25°C | 15ns/250ns |
| Test Condition | 1360V, 10A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 6V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
