Transistörler - IGBT - Tekil

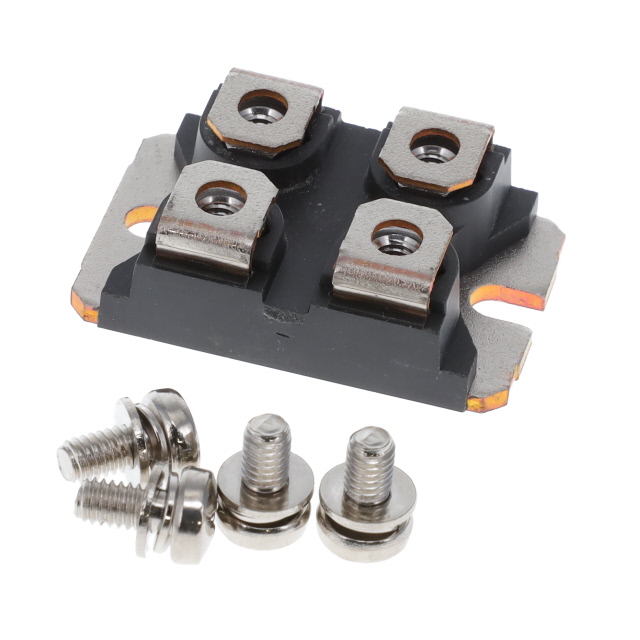

IXA70R1200NA
DISC IGBT XPT-GENX3 SOT-227B(MIN
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXA70R1200NA
IXA70R1200NA Hakkında
IXA70R1200NA, Littelfuse tarafından üretilen 1200V kolektör-emiter breakdown voltajına sahip PT tipi IGBT transistörüdür. SOT-227-4 miniBLOC paket içinde sunulan bu bileşen, 100A maksimum kolektör akımı ile yüksek güç uygulamalarında kullanılır. 190nC gate charge ve 70ns/250ns açılış/kapanış gecikmesi özellikleriyle hızlı komütasyon sağlar. 350W maksimum güç rating'i ile motor kontrol, güç dönüştürücü, enerji yönetim sistemleri ve endüstriyel anahtarlama uygulamalarında tercih edilmektedir. 2.1V Vce(on) değeri ile enerji verimliliği sağlar. Şasi montajlı tasarımı, yoğun ısı üretimi olan uygulamalarda montaj kolaylığı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 A |
| Gate Charge | 190 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 350 W |
| Supplier Device Package | SOT-227B |
| Switching Energy | 4.5mJ (on), 5.5mJ (off) |
| Td (on/off) @ 25°C | 70ns/250ns |
| Test Condition | 600V, 50A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
