Transistörler - Bipolar (BJT) - Diziler

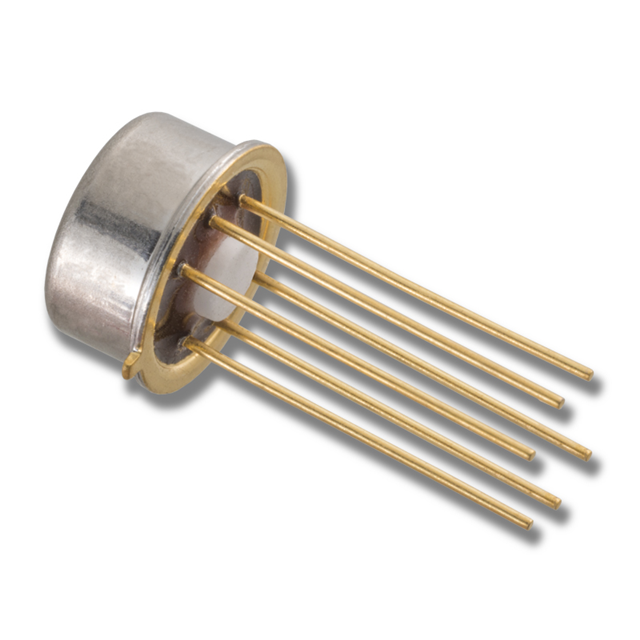

IT132 TO-78 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- IT132
IT132 TO-78 6L Hakkında
IT132, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. TO-78-6 metal kasa paketinde sunulan bu bileşen, sıkı şekilde eşleştirilmiş transistör çiftleri içerir. Maximum 10mA kolektör akımında, -55°C ile +150°C arasında çalışabilir. 90MHz transition frequency ile orta hızlı uygulamalarda kullanılabilir. 45V maximum VCEO breakdown voltajı ve 500mW güç derecelendirmesi ile diferansiyel amplifikatör, karşılaştırıcı ve precision analog devreler gibi uygulamalarda tercih edilir. DC current gain minimum 100 (1mA, 5V'de) olan bu dual transistör, integrated analog tasarımlar için monolitik eşleştirme avantajı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 90MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
