Transistörler - Bipolar (BJT) - Diziler

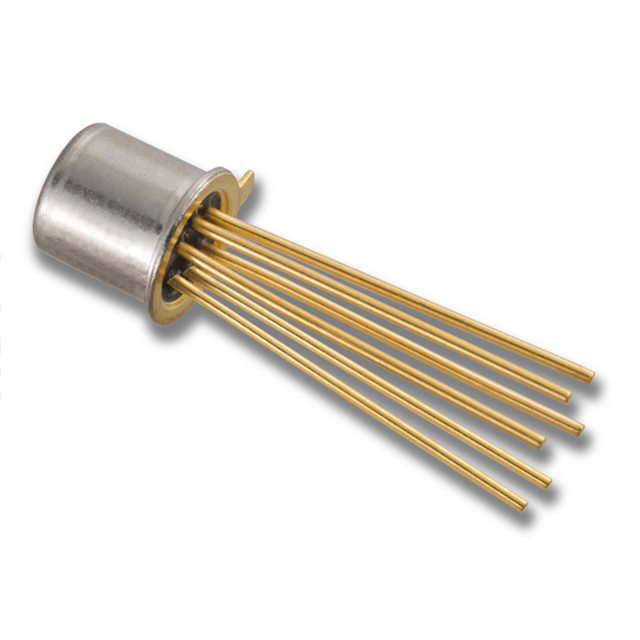

IT132 TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- IT132
IT132 TO-71 6L Hakkında
IT132, Linear Integrated Systems tarafından üretilen monolitik yapıda dual PNP transistör dizisidir. TO-71-6 metal kaplı pakette sunulan bu bileşen, iki adet sıkı eşleştirilmiş (tightly matched) PNP transistörü içerir. 10mA maksimum kollektör akımı, 100MHz'e yakın geçiş frekansı ve 45V kollektör-emiter kırılma gerilimi ile çalışır. 1mA/5V koşullarında minimum 100 DC akım kazancı sağlar. -55°C ile 150°C arasında işletme sıcaklığında stabil performans sunar. 500mW maksimum güç tüketimi ile düşük güç uygulamalarına uygundur. Analog sinyal işleme, düşük frekans amplifikasyon ve dar bant uygulamalarında tercih edilir. Monolitik yapısı sayesinde transistör eşleşmesi oldukça iyi olup, diferansiyel amplifikatör ve karşılaştırıcı devrelerinde etkili şekilde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 90MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
