Transistörler - Bipolar (BJT) - Diziler

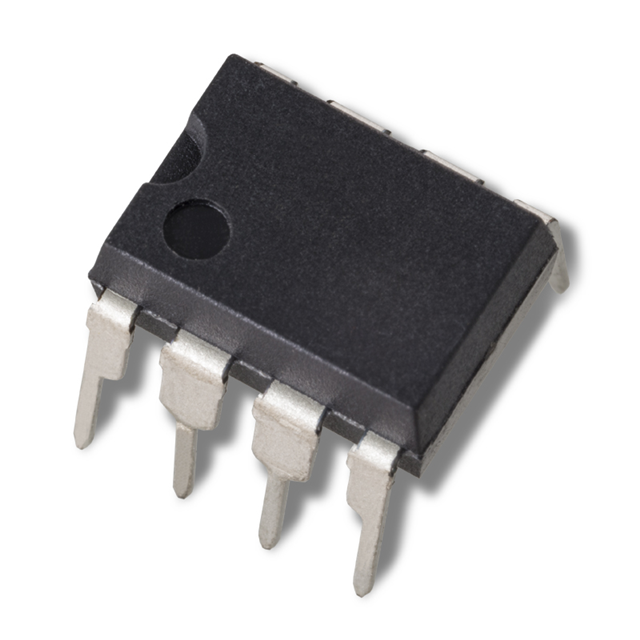

IT132 PDIP 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT132
IT132 PDIP 8L Hakkında
IT132, Linear Integrated Systems tarafından üretilen monolithic dual PNP transistör dizisidir. PDIP 8 pinli through-hole paketinde sunulan bu bileşen, elektronik devrelerde darbe anahtarlama, amplifikasyon ve sinyal işleme uygulamalarında kullanılır. Sıkı eşleştirilmiş karakteristikler sayesinde hassas analog devreler, diferansiyel amplifikatörler ve logaritmik devreler tasarımında tercih edilir. Maksimum 500mW güç yönetimi kapasitesi ve 45V Collector-Emitter gerilim dayanımı ile genel amaçlı uygulamalara uygundur. 90MHz geçiş frekansı, düşük frekanslı sinyal işlemesi ve kontrol devrelerine yeterlidir. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 90MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
