Transistörler - Bipolar (BJT) - Diziler
IT131 TO-78 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- IT131
IT131 TO-78 6L Hakkında

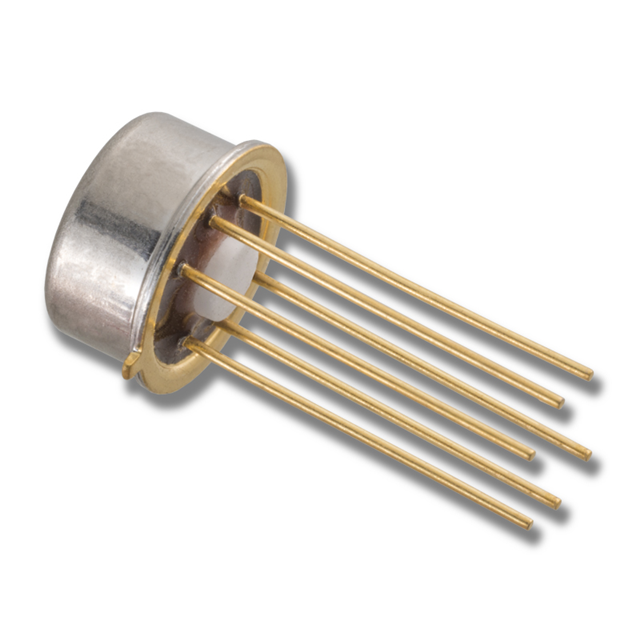

IT131, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. TO-78-6 metal kaplı pakette sunulan bu bileşen, sıkı eşleştirilmiş transistör çiftleri içerir. Maximum 10mA kolektör akımında çalışabilen, 90MHz geçiş frekansına sahip bir transistördür. -55°C ile 150°C sıcaklık aralığında kullanılabilir. 45V maximum VCEO breakdown voltajı ve 500mW güç dissipasyonu kapasitesi ile diferansiyel amplifikatör, karşılaştırıcı ve düşük seviye sinyal işleme uygulamalarında tercih edilir. Monolitik yapısı sayesinde transistör parametreleri arasında yüksek eşleşme sağlanır, bu da hassas analog devrelerde kullanımını mümkün kılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 90MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
