Transistörler - Bipolar (BJT) - Diziler

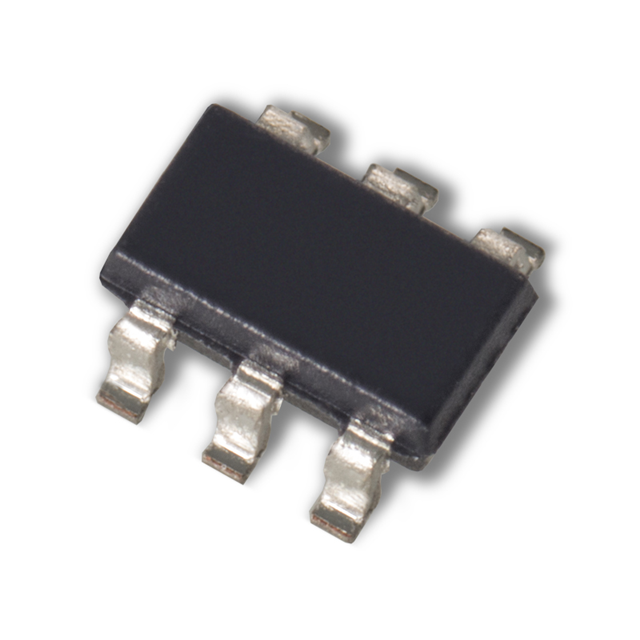

IT131 SOT-23 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- IT131
IT131 SOT-23 6L Hakkında
IT131, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. Sıkı şekilde eşleştirilmiş yapısı sayesinde analog ve sinyal işleme uygulamalarında yüksek doğruluk gerektiren devrelerde kullanılır. SOT-23-6 yüzey montajlı paketinde sunulan bu bileşen, 100MHz transistion frequency ve 45V collector-emitter breakdown voltage özelliklerine sahiptir. Maksimum 10mA kollektör akımı ve 500mW güç dağıtım kapasitesi ile düşük güçlü analog uygulamaları, logaritmik amplifikatörler, diferansiyel çiftler ve akım kaynakları gibi hassas devrelerde tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 90MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | SOT-23-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
