Transistörler - Bipolar (BJT) - Diziler

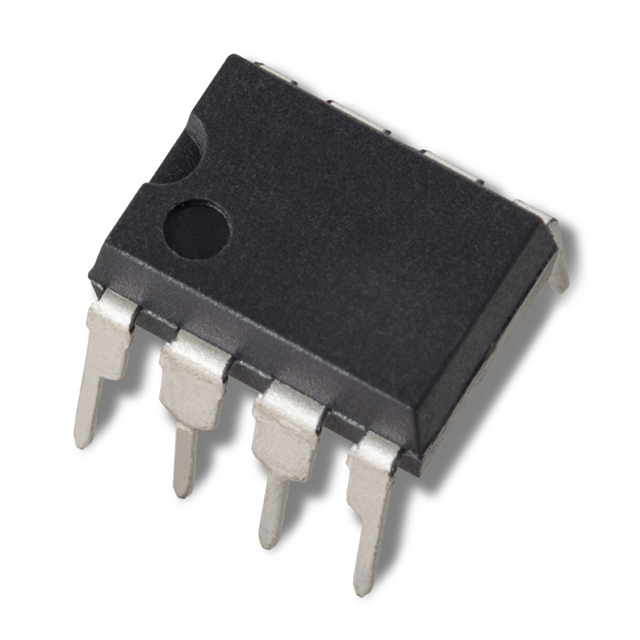

IT131 PDIP 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT131
IT131 PDIP 8L Hakkında
IT131, Linear Integrated Systems, Inc. tarafından üretilen monolitik dual PNP transistör dizisidir. Sıkı şekilde eşleştirilmiş karakteristikleri ile analog ve sinyal işleme uygulamalarında kullanılır. 8-DIP paket içinde iki adet PNP transistör barındırır. 500mW güç kapasitesi, 90MHz transition frequency ve 45V collector-emitter breakdown voltajı ile orta güç uygulamalarında tercih edilir. 100 minimum DC current gain (hFE @ 1mA, 5V) sağlar. -55°C ile 150°C arasında çalışabilir. Differential amplifier, log converter ve precision current source tasarımlarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 90MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
