Transistörler - Bipolar (BJT) - Diziler

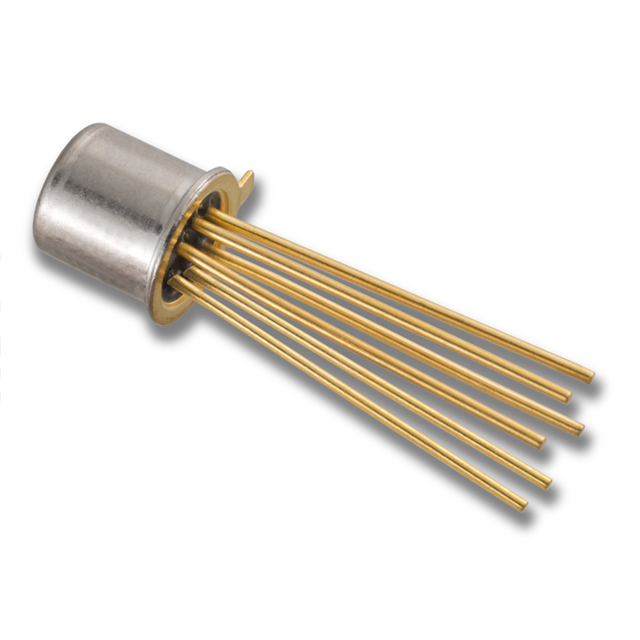

IT130A TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- IT130A
IT130A TO-71 6L Hakkında
IT130A, Linear Integrated Systems tarafından üretilen sıkı eşleştirilmiş monolitik dual PNP transistördür. TO-71 metal kutulu pakette 6 pin ile sunulan bu bileşen, 10mA maksimum kolektör akımı ve 225 minimum DC akım kazancı ile çalışır. 110MHz transition frequency ile yüksek hızlı uygulamalar için uygundur. -55°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. 500mV satürasyon voltajı ve 45V maksimum Vce breakdown voltajı ile genel sinyal işleme, amplifikasyon ve anahtarlama uygulamalarında tercih edilir. Monolitik yapı nedeniyle iki transistörün parametreleri birbirine sıkı şekilde eşleşmiştir, bu da uyumlu çiftlerin gerekli olduğu diferansiyel devreler ve hassas uygulamalar için ideal kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
