Transistörler - Bipolar (BJT) - Diziler

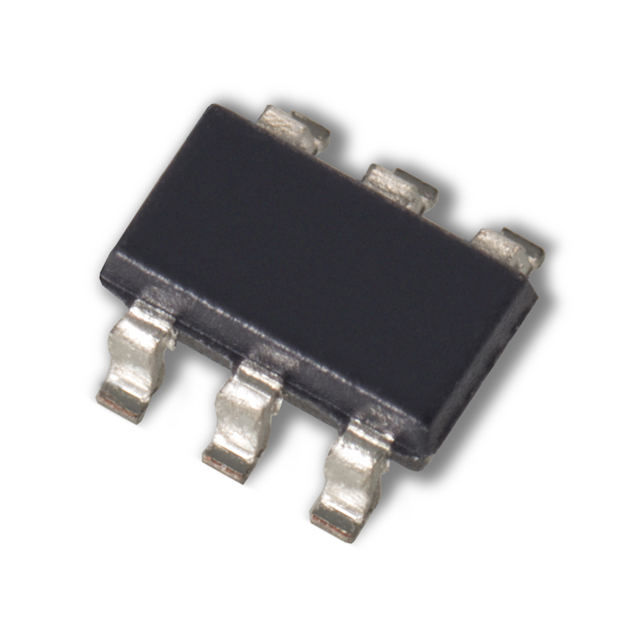

IT130A SOT-23 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- IT130A
IT130A SOT-23 6L Hakkında
IT130A, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. SOT-23-6 paket içerisinde sıkı şekilde eşleştirilmiş iki adet PNP transistör barındırır. 110MHz geçiş frekansı ile orta hızlı uygulamalara uygundur. Maksimum 10mA kolektör akımı ve 45V kolektör-emitter gerilim dayanımı ile genel sinyal işleme, amplifikasyon ve anahtarlama uygulamalarında kullanılabilir. 225 minimum akım kazancı (hFE @ 1mA, 5V) ve 500mV doyum gerilimi (@ 50µA, 500µA) karakteristikleri sunmaktadır. -55°C ile 150°C arasında çalışabilen bu bileşen, düşük güç tüketimi gerektiren taşınabilir ve endüstriyel elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | SOT-23-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
