Transistörler - Bipolar (BJT) - Diziler

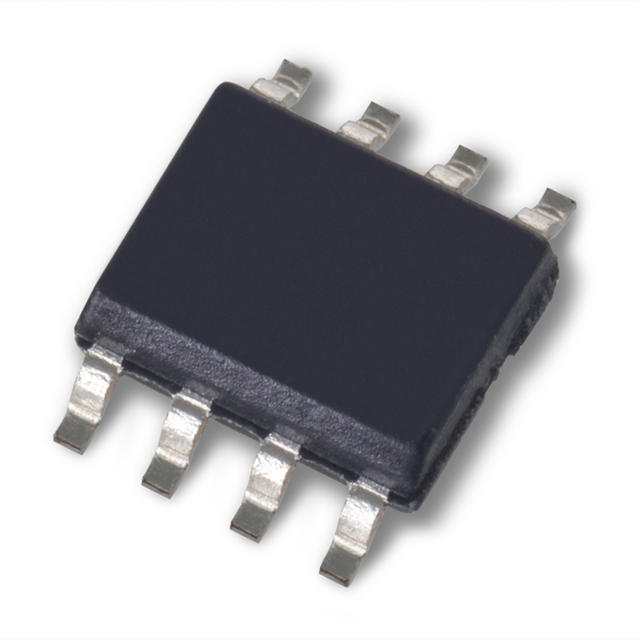

IT130A SOIC 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- IT130A
IT130A SOIC 8L Hakkında
IT130A, Linear Integrated Systems, Inc. tarafından üretilen monolitik dual PNP transistör dizisidir. SOIC 8L yüzey montaj paketinde sunulan bu bileşen, sıkı şekilde eşleştirilmiş transistör çiftleri içerir. Maksimum 10mA kolektör akımı, 500mW güç tüketimi ve 45V collector-emitter breakdown voltajı ile, düşük sinyal uygulamalarında kullanılır. DC akım kazancı (hFE) 225 minimum değeriyle (1mA, 5V'de), 500mV saturation voltajı ile ayırıcı ve diferansiyel amplifikatör devreleri, logaritmik amplifikatörler, diode eşleştiricileri ve analog çarpıcı uygulamalarında tercih edilir. 110MHz transition frequency ile orta frekanslı işlemlere uygundur. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
