Transistörler - Bipolar (BJT) - Diziler

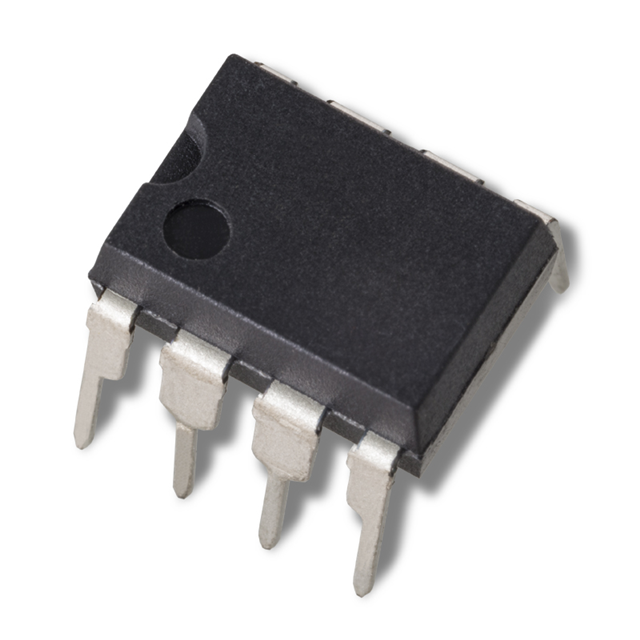

IT130A PDIP 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT130A
IT130A PDIP 8L Hakkında
IT130A, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. Tightly matched yapısı sayesinde yüksek doğruluk gerektiren uygulamalarda tercih edilir. 8-DIP paket ile Through Hole montajını destekler. Maximum 10mA collector akımı, 225 minimum hFE değeri (1mA, 5V koşullarında) ve 110MHz transition frequency ile orta seviye RF uygulamalarına uygundur. 45V breakdown voltajı ve 500mW güç dissipation kapasitesi ile analog sinyal işleme, amplifikasyon ve switching devrelerinde kullanılabilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Matched pair konfigürasyonu ile diferansiyel amplifier, logaritmik devreler ve temperatur kompansasyonlu uygulamalar için idealdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
