Transistörler - Bipolar (BJT) - Diziler

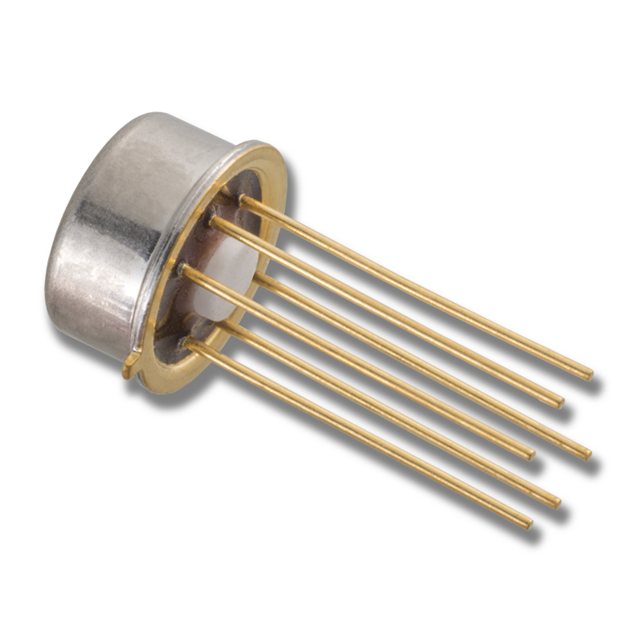

IT130 TO-78 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- IT130
IT130 TO-78 6L Hakkında
IT130, Linear Integrated Systems, Inc. tarafından üretilen monolitik dual PNP transistör dizisidir. Sıkı eşleştirilmiş karakteristiklere sahip bu bileşen, analog sinyal işleme, diferansiyel amplifikasyon ve eşleştirme gerektiren uygulamalarda kullanılır. 110MHz transition frequency ile orta hızlı anahtarlama işlemlerine uygun olup, 45V VCEO breakdown voltajı ve 500mW maksimum güç dissipasyonu özellikleriyle ses amplifikasyonu, enstrümantasyon ve genel amaçlı amplifikasyon devrelerinde tercih edilir. 225 minimum hFE (1mA, 5V) ve 500mV saturasyon voltajı ile iyi doğrusallık sağlar. -55°C ile 150°C arası geniş çalışma sıcaklık aralığında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
