Transistörler - Bipolar (BJT) - Diziler

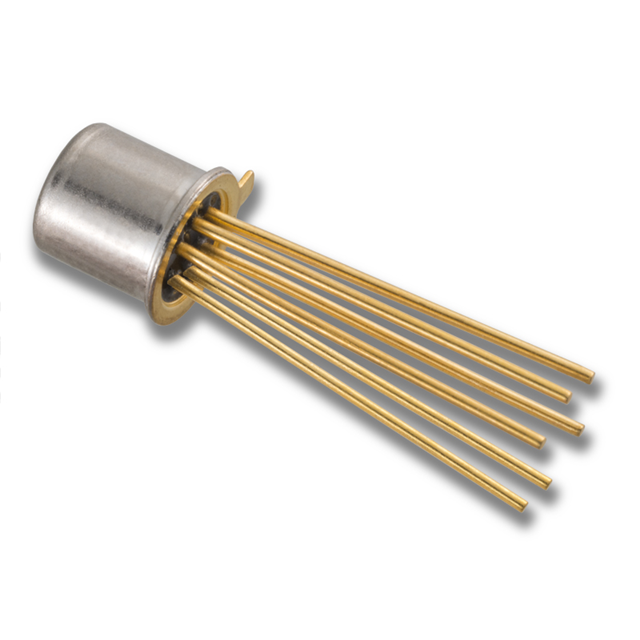

IT130 TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- IT130
IT130 TO-71 6L Hakkında
IT130, Linear Integrated Systems tarafından üretilen monolitik yapıda sıkı eşleştirilmiş dual PNP transistör dizisidir. TO-71 metal kap paketinde sunulan bu komponent, 225 minimum DC current gain (hFE) ve 110MHz transition frequency özellikleri ile orta hızlı anahtarlama ve amplifikasyon uygulamalarına uygundur. Maksimum 500mW güç tüketimi ve 45V collector-emitter breakdown voltajı ile -55°C ile +150°C arasında çalışabilir. 10mA maksimum collector akımı, 500mV saturation voltajı ve 1nA maksimum cutoff akımı ile düşük güçlü sinyal işleme, precizyon amplifikasyon devreleri ve logaritmik uygulamalarda tercih edilir. Monolitik yapısı sayesinde transistör çiftleri arasında mükemmel thermal tracking ve eşleştirme sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
