Transistörler - Bipolar (BJT) - Diziler
IT130 SOT-23 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- IT130

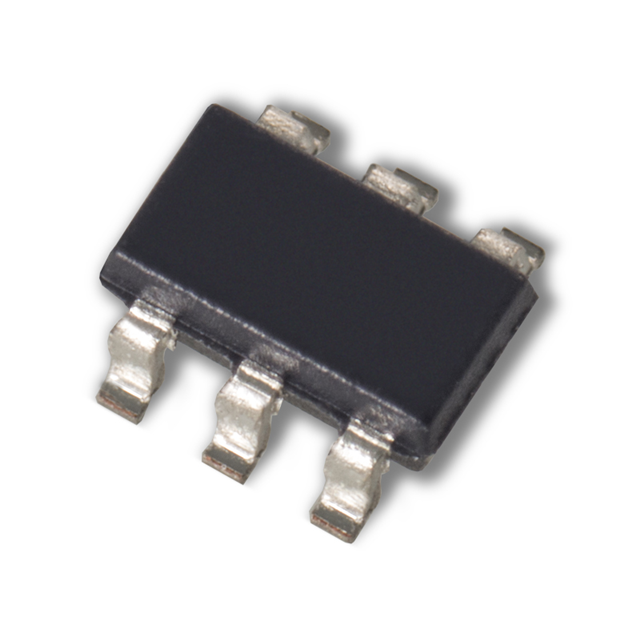

IT130 SOT-23 6L Hakkında
IT130, Linear Integrated Systems tarafından üretilen monolitik yapıda dual PNP transistör dizisidir. SOT-23-6 yüzey montajlı paket içerisinde iki adet yakından eşleştirilmiş PNP transistör barındırır. 225 minimum DC akım kazancı (hFE), 110MHz geçiş frekansı ve 45V collector-emitter gerilim dayanımı ile karakterize edilir. Maksimum 10mA kolektör akımı ve 500mW güç dağıtım kapasitesine sahiptir. -55°C ile 150°C arasında çalışabilir. Düşük ölçekli sinyal uygulamaları, ses frekansı amplifikatörleri, akım aynaları ve analog sinyal işleme devrelerinde tercih edilir. Sıkı eşleştirme özelliği, fark uygulamaları ve hassas analog tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | SOT-23-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
