Transistörler - Bipolar (BJT) - Diziler

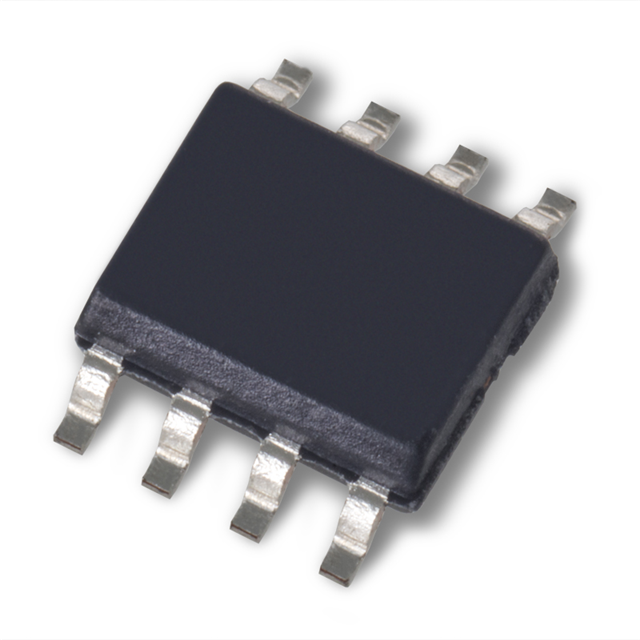

IT130 SOIC 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- IT130
IT130 SOIC 8L Hakkında
IT130, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. SOIC 8L yüzey monte paketinde sunulan bu komponent, sıkı eşleşmiş transistör çiftleri içerir. 110MHz transition frequency ve 225 minimum DC current gain (hFE) ile çalışır. Maksimum collector akımı 10mA, 500mW güç kapasitesi ve 45V collector-emitter breakdown voltajı specifications'ına sahiptir. -55°C ile 150°C arasında güvenli şekilde çalışabilir. Audio amplifikatörler, differential amplifier uygulamaları, precision signal processing ve analog sinyal işlemesi gerektiren devrelerde kullanılır. Monolitik yapısı nedeniyle transistör parametreleri arasındaki yakın eşleşme, hassas elektronik uygulamalarında faydalıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
